LG-2200型機電一體化數控編程實驗室設備(教學生產兩用型)

機電一體化既機械電氣一體化控制，采用現代電子技術對機械設備進行自動或半自動化控制，它將是機械行業中新的增長點，更是機械行業的發展趨向。圍繞著這個新的方向，各類機電院校都紛紛開設了機電一體化專業課程，用來培養二十一世紀的機械人才。LG-2200型 機電一體化數控編程實驗室設備是為配合機電一體化教學的模擬生產/教學型實驗設備，針對數控機床的編程與操作面設計，使學員不須使用數控機床就可進行數控機床的編程與操作。一個實驗室可能有若干臺數控機床，而一個班的學員可能有20-50名，不可能每個學員都有一臺機床進行操作練習，同時，學員在熟悉機床之前，為了避免操作失誤，也應進行預先練習。實驗室采用WA9801數控車/銑二用編程器就是為這個目的而設計，以盡量低的成本滿足實驗要求。

一、WA-9801數控車/銑二用編程器主要特點
1、車、銑兩種機床的編程實習于一臺設備上進行，采用16位處理器與大規模集成電路，輕觸膜鍵盤，14”CRT可靠性高，性能好。
2、保留了LG-6135型數控車床和LG-125型銑床的全部功能和操作界面。
3、以人機對話方式進行屏幕編輯，編程格式符合國際。
4、圖像模擬零件加工過程，刀具運行路徑顯示。
5、手動控制主軸啟停、刀架進給、自動換刀、進給量及主軸無級變速。
6、指令檢索及編程錯誤自檢。
7、實時控制零件加工過程，加工程序跟蹤、機床狀態實時顯示。
機電一體實驗室數控編程實訓臺應滿足一個班的學員同時進行實驗，根據學員的人數其基本配置也略不同。
一般來說，數控車床與數控銑床相比各有特點。從功能上講，銑床的功能應比車床復雜，可以實現多種數控加工的原理性實驗。而數控車床則是量大而廣的應用機床，其社會保有量主于銑床，是數控教學培訓的重要內容。
LG-2200型機電一體化數控編程實驗室設備根據學員的知識，循序漸進
1、學員在編程器上進行數控編程練習，掌握數控編程的方針，針對典型零件編制加工程序，進行圖形仿真，找出錯誤，直至完美。
2、在編程器上進行數控機床的操作，使用，編程，掌握數控系統的各個體系，如：機床操作編程、參數體系、機床對刀、工件加工等必備的基本技能。
3、學員分期分批在數控機床上在空運狀態下熟悉機床的實際操作方法，數控系統的使用方法，使之有感性認識。
4、挑選一批比較典型的學員，在老師指導下，在數控機床上進行工件加工練習，以加工出合格的工件為準。
本機電一體化實驗室設備強調學員的動手能力，盡量貼近實際，創造一種氣氛，是各種大中院校首選取的模擬生產/教學型機電一體化數控實訓裝置。

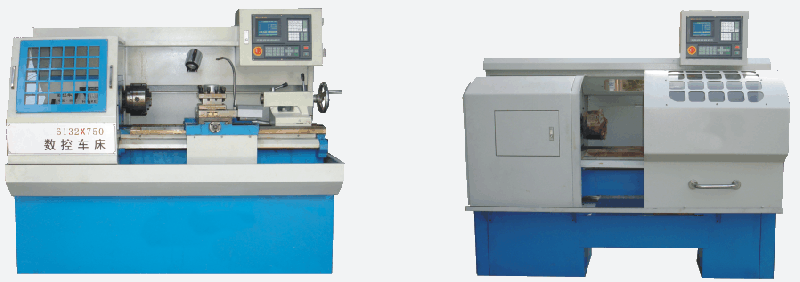

LG-6132型數控車床技術參數		LG-6140數控車床技術參數
床身上最大工件回轉直徑最大工件長度主軸轉速范圍主軸錐孔電動刀架 X軸快速進給 Z軸快速進給 X軸定位精度 Z軸定位精度 X軸重復定位精度 Z軸重復定位精度尾座套筒內孔進度主電機功率冷卻泵功率機床凈重量機床外形尺寸(長×寬×高)	320 750mm 100-1600rpm 英氏6# 4工位 3000mm/min 6000mm/min ±0.01mm ±0.02mm 0.005mm 0.01mm 英氏4號 3/4.5kw 0.09kw 1300KG 1890×1060×1460mm	床身上最大工件回轉直徑最大工件長度主軸轉速范圍主軸錐孔電動刀架 X軸快速進給 Z軸快速進給 X軸定位精度 Z軸定位精度 X軸重復定位精度 Z軸重復定位精度尾座套筒內孔錐度主電機功率冷卻泵功率機床凈重量機床外形尺寸(長×寬×高)	400mm 750mm 100-1600rpm 英氏6# 4工位 3000mm/min 6000mm/min ±0.01mm ±0.02mm 0.005mm 0.01mm 英氏4號 3/4.5kw 0.09kw 1400KG 1890×1060×1460mm

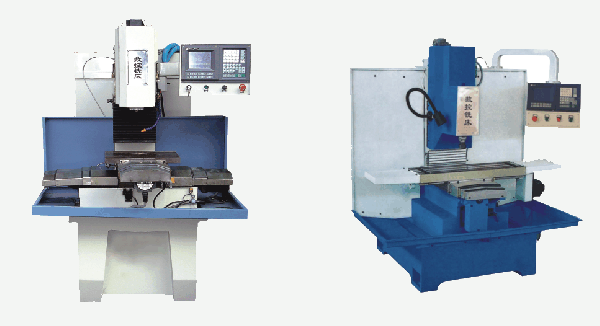

LG-240教學生產兩用型數控銑床			LG-125 教學生產兩用型數控銑床
工作臺面積 T型槽工作臺最大承重 X向行程 Y向行程 Z向行程 X向快速移動速度 Y向快速移動速度 Z向快速移動速度主軸電機功率主軸端面至工作臺面的距離主軸最高轉速選用刀具直徑范圍定位精度重復定位精度數控系統控制軸數 機床外形尺寸(長寬高) 重量	mm 個 Kg mm mm mm Kw mm rpm mm mm mm 軸 mm Kg	400×2400 12 30 400 200 250 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 0.55 15-215 6000 6 0.02 0.005 3 1120×1170×1500 900	主軸孔錐度主軸轉速范圍主電機功率工作臺面積(長×寬) 工作臺三向行程(X、Y、Z) 主軸端面至工作臺距離工作臺允許最大承重銑削進給速度范圍(三向) 三向步進電機扭矩最小設定單位定位精度重復定位精度編程方式控制軸數 聯動軸數 零件程序容量外型尺寸(長×寬×高) 重量	Bt30 145-3000rpm(無級調速) 1.5KW 840mm×250mm 480mm×250mm×250mm 100-350 150kg (12-2000)mm/min 12Nm 0.005mm +-0.02mm/300mm 0.01mm ISO代碼、鍵盤錄入、后臺編輯三軸+主軸變頻控制三軸三聯動 56K(約3000段程序) 1200mm×900mm×1410mm 650kg

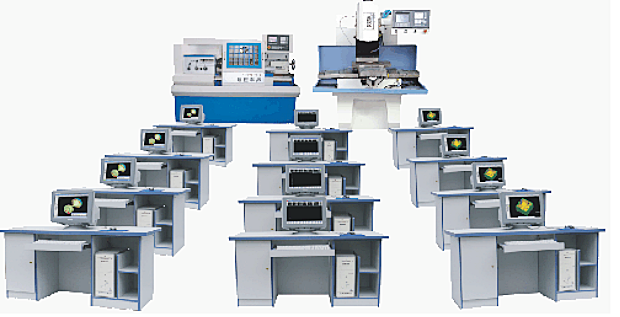

實驗室標準配置推薦

一般配置套數控銑床數控車床數控編程器及桌
36座18桌 1臺 1臺 18桌
24座12桌 1臺 1臺 12桌
每桌 / / 1桌

注：（1）實驗桌一張為二座（或三座），車/銑二用編程模擬器一套，編程顯示屏，鍵盤，車/銑《編程與操作》手冊各一份，凳2張。
