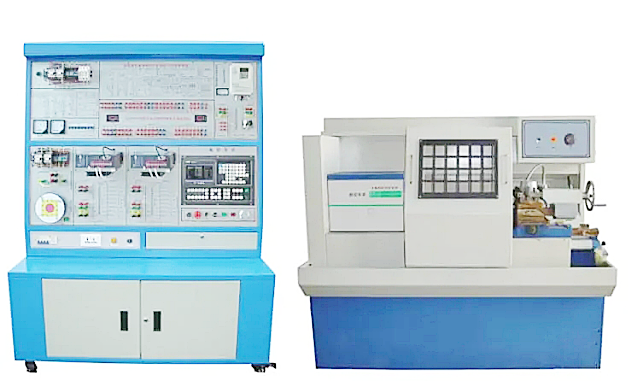

LGF-TA型數控車床綜合技能維修實訓考核系統(網絡型)

一、特 點

1. LGF-TA型數控車床綜合技能維修實訓考核系統（網絡型）由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。

2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。

3. 完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。

4. 設計有專門的故障設置區和排故操作單元。故障設置由教師在故障設置區通過開關設置故障；具有數控車床的故障維修考核功能。

5. 加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。

二、技術性能

1. 輸入電源：三相四線380V±10% 50Hz

2. 裝置容量：＜6kVA

3. 實訓臺外形尺寸：137cm×60cm×189cm，

4. 數控車床外形尺寸： 183cm×120cm×160cm

三、配置及功能

1. 控制屏采用鐵質雙層亞光密紋噴塑結構。

2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源。

3. 數控系統單元采用FANUC公司的“FANUC 0i Mate TC”數控系統。

4. X/Z進給軸均采用βi系列交流伺服電機驅動。

5. 主軸電機由變頻器進行無級調速。

6. 電氣柜參照實際機床廠的生產模式進行設計，裝有保險絲、空氣開關、繼電器、交流接觸器等低壓電氣元件。

四、數控車床技術

1. LG-6432型數控車床采用機電一體化設計，具有剛性好、精度穩定、操作簡單等特點，可對鋼材、鐵、銅等材料進行實際加工，能一次完成復雜零件的圓柱面、圓錐面、圓弧面、內孔及公、英制螺紋等切削。

五、部分實訓項目

1. 數控車床電氣系統的設計

2. 數控系統的參數設置與調整

3. 輸入輸出接口實訓

4. 機床參考點的調試

5. 伺服電機驅動單元的調試與應用

6. 變頻器的調試、參數設置與應用

7. 電動刀架控制實訓

8. 數控系統的通訊

9. 數控車床故障診斷與維修

10. 數控系統的操作與編程

11. 數控車床加工實訓
