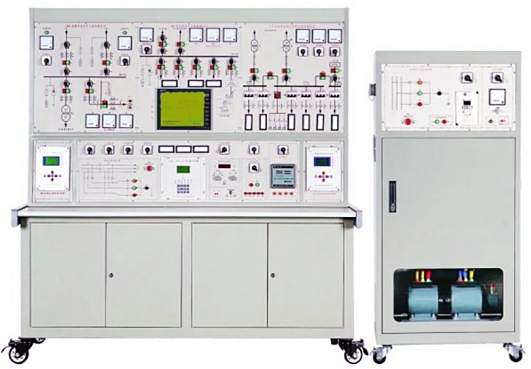

LG-DCM04型工廠供電技術實訓設備

一、概述
LG-DCM04型工廠供電技術實訓設備主要對教材中的35KV總降壓變電所、10KV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及上位機監控系統等電氣一次、二次控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能培訓能在深入理解專業知識的同時，培養學生的實踐技能。適合《高級電工技術》、《電力系統繼電保護》、《電工高級》（高級工適用）、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程的教學與學習。
35KV/10KV/380V網絡模擬系統操作屏模擬了35KV到10KV，再由10KV到380V的一種典型供電線路，35KV系統采用雙路進線，母聯分段帶一路饋線連接方式；10KV系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式；380V系統采用兩路主變、母聯分段連接方式；學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習，以熟悉供電網絡的組成和操作要點，各種形式的停送電及倒閘操作的操作程序，對于學生實際技能的培養可以起到良好的效果。

LG-DCM04型工廠供電技術實訓設備包括有電源、測量儀表、35KV總降壓變電所、10KV高壓變電所及車間380V用電負荷的供配電線路模型、電力系統中多種微機保護裝置、無功補償裝置、互感器、數據采集模塊、無功自動補償裝置感性負載電動機組、阻性負載、容性負載、電腦及配套系統軟件組成，系統通過RS485通訊口與微機相聯，實時顯示電力系統的運行狀況，以及開關的動作情況；打印報表，實現遙測、遙信、遙控、遙調等電力系統調度自動化功能，能完成多機電力系統運行實驗、多機電力系統分析實驗、電力系統調度自動化實驗等方面的實驗。
二、技術性能
1.輸入電源：三相四線 AC380V±10％ 50Hz±2%
2.整機容量：≤3KVA
3.實訓臺采用鐵質亞光密紋噴塑，鋁質面板
4.外形尺寸：1770x1800x720mm
5.RS-485標準MOBUS通訊協議。
6.微機保護裝置測量元件精度：刻度誤差：不大于1％；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；
四、實訓項目
1. 電氣主接線實訓
2. 電流互感器與電壓互感器的接線
3. 線路停送電操作
4. 變壓器倒閘操作
5. 母線倒閘操作
6.電流速斷保護
7.限時電流速斷保護
8.定時限過電流保護
9.反時限過電流保護
10.電流電壓連鎖保
11.無功補償裝置參數整定操作
12.無功自動補償實訓
13．斷路器控制和信號回路實驗
14．二次控制回路接線，手動分合閘實驗
15．二次控制回路防跳、斷線實驗
16．模擬工廠供電倒閘操作考核
17．電壓無功聯調操作考核
18．送電、停電操作考核
19．四遙（遙信、遙控、遙測、遙調）實驗
20．配電所電壓無功綜合調節
21．變電站SACDA功能實驗。
22．組態王軟件編程
23．數據采集模塊應用
24．上位機監控實訓
