LG-DLK05型電力系統繼電保護實驗臺

一、產品概述

LG-DLK05型電力系統繼電保護實驗臺綜合目前高等院校“繼電保護”、“電氣設備”、“自動裝置”、“工廠供電”、“電力系統微機保護”等多門專業課程中的教學內容，結合發電廠、變電站、工廠變電所等部門工作的實踐經驗，精心設計安裝制造，對常見的繼電保護實驗實訓如繼電器特性、繼電器保護、繼電器綜合保護、二次回路等共可以進行幾十種實驗實訓，能以真實直觀的實驗教學形式對學生進行專業技能訓練。

LG-DLK05型 電力系統繼電保護實驗臺可以滿足學生對電力系統微機保護基本功能的學習和實驗，還能滿足培養學員進行保護常用繼電器（重合閘繼電器、差動繼電器、功率方向繼電器、同步檢查繼電器、感應型反時過流繼電器、整流型方向阻抗繼電器、相位表及開關組件等）的工作原理、內部結構、基本特性和整定調試與校驗的專業技能。同時，能滿足相關技術競賽、職業技能鑒定的要求。
二、設備特點
1、LG-DLK05型 電力系統繼電保護實驗臺采用掛箱結構，可以根據實驗實訓內容需要進行組合。實驗臺能夠滿足實驗實訓指導書中全部實驗實訓內容，實驗儀表精度高。實訓臺實驗所需要的部件和專用連接導線，所提供部件的性能、規格等均能滿足實驗的需要。控制屏供電隔離，并設有內、外電壓、電流型漏電保護裝置。
2、為進行繼電保護實驗實訓，實驗臺配備三相交流電源，可調交流電壓源、電流源、直流電源、可調電阻、固定電阻等電源和可調負載。
3、設備具有完備的安全保護措施，以保證設備和人身的安全。

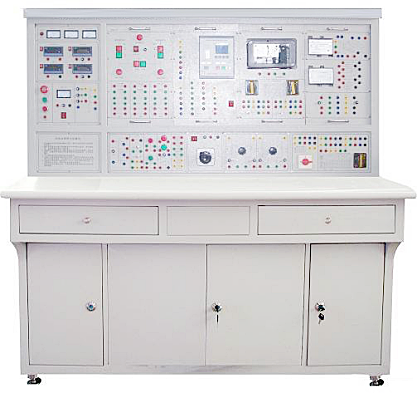

4、實驗實訓臺的左側是電源控制屏，中間和右側是掛箱懸掛區，在掛箱區的下邊是電源及調壓器、電阻器等實驗用部件，可以根據不同的實驗項目選擇不同的掛箱，實驗臺中部設有兩個抽屜，下部是儲藏室。實驗臺兩邊設有兩個單相三線220V電源插座和一個三相四線380V電源插座。
三、安全保護
保證進行實驗師生的人身安全，杜絕觸電事故對師生的傷害，這是本實驗實訓臺*重要的安全性指標，滿足開放型教學的要求，實驗實訓臺設有完善的人身安全防護措施：
1、進線總開關為電流型漏電保護小型斷路器。
2、實驗臺內部安裝有電網電源隔離變壓器，將實驗用電與電網隔離，所有的外引實驗電源均從隔離變壓器后面引出（即浮地設計）。
3、在隔離變壓器前、后均裝有電壓型漏電保護器，用于檢測實驗實訓臺殼體電壓。
4、實驗實訓臺所用實驗導線均為安全型無法觸及插接線。
5、各種實驗電源均裝有過載跳閘保護。
6、電壓表電流表等均設有過載保護回路。
7、實驗實訓臺殼體接地，實驗實訓臺后面設有接地端子。
8、電網電源以及實驗電源如發生情況，電流漏電保護和電壓漏電保護同時檢測工作，其中電網漏電保護器或實驗電源漏電保護器跳閘，隔離變壓器前、后電壓漏電保護作用于切斷實驗臺控制交流接觸器；實驗電源漏電保護，以及隔離變壓器前、后電壓漏電保護還有動作報警功能，動作后須手動復位。動作指標；電流：30mA；電壓：不大于36V。
四、技術條件
1、輸入電源：三相四線(或三相五線)，380V±5% 50Hz
2、工作環境：溫度-10～+40º，相對濕度<85%(25℃) 海拔<4000m；使用于無腐蝕性氣體、無明顯塵埃的場合。
3、漏電保護指標：電流：30mA；電壓：不大于36V。
4、整機容量：<1.5KVA
5、重量：<180公斤
6、外型尺寸：1786×720×1600mm
五、可完成實驗實訓項目
（一）繼電器特性實驗實訓：
1．電磁型電壓繼電器實驗實訓
2．電磁型電流繼電器實驗實訓
3．電磁型時間繼電器實驗實訓
4．電磁型中間繼電器實驗實訓
5．帶保持線圈的中間繼電器實驗實訓
6．帶延時觸點的中間繼電器實驗實訓
7．信號繼電器實驗實訓
8．負序電壓繼電器實驗實訓
9．沖擊繼電器特性實驗實訓
10．一次重合閘繼電器特性實驗實訓
11．閃光繼電器實驗實訓
（二）繼電器保護實驗實訓
1．定時限過電流保護實驗實訓
2．瞬時過電流速斷保護實驗實訓
3．反時限過電流保護實驗實訓
4．6-10KV線路二段式電流保護實驗實訓
5．6-10KV線路三段式電流保護實驗實訓
6．低電壓閉鎖過電流保護實驗實訓
7．低電壓啟動過電流動作實驗實訓
8．復合電壓起動過電流保護實驗實訓
9．單側電源線路三相一次重合閘實驗實訓
10．自動重合閘前加速保護實驗實訓
11．自動重合閘后加速保護實驗實訓
12．發電機過電壓保護實驗實訓
13．明備用二路電源互投電路實驗實訓
14．暗備用母聯斷路器自動投入電路實驗實訓
（三）二次控制回路實驗實訓
1．斷路器手動分閘、合閘實驗實訓
2．閃光繼電器構成的閃光裝置實驗實訓
3．具有燈光監視的斷路器控制實驗實訓
4．具有燈光音響監視的斷路器控制實驗實訓
5．中央復歸不重復動作事故信號裝置實驗實訓
6．中央復歸可重復動作事故音響信號裝置
7．裝有防跳閉鎖的斷路器控制回路實驗實訓
8．中央復歸重復動作預告信號裝置實驗實訓
9．6～10KV母線的電壓測量和絕緣監視實驗實訓
（四）繼電保護綜合實驗實訓
1．線路二段電流保護與自動重合閘前加速實驗實訓
2．線路二段電流保護與自動重合閘后加速實驗實訓
3．低電壓閉鎖過電流保護與自動重合閘前加速實驗實訓
4．低電壓閉鎖過電流保護與自動重合閘后加速實驗實訓
5．低電壓啟動過電流保護與自動重合閘前加速實驗實訓
6．低電壓啟動過電流保護與自動重合閘后加速實驗實訓
7．復合電壓啟動過電流保護與自動重合閘前加速實驗實訓
8．復合電壓啟動過電流保護與自動重合閘后加速實驗實訓
9．二路電源互投與定時限過電流保護實驗實訓
10．二路電源互投與電流速斷保護實驗實訓
11．母聯斷路器自動投入與定時限過電流保護實驗實訓
12．母聯斷路器自動投入與電流速斷保護實驗實
(五)微機保護模擬實驗實訓
1．電流速斷保護模擬實驗
2．帶方向閉鎖的電流速斷保護模擬實驗
3．低壓閉鎖電流速斷保護模擬實驗
4．帶定值加倍電流速斷保護模擬實驗
5．限時電流速斷保護模擬實驗
6．帶方向閉鎖的限時電流速斷保護模擬實驗
7．低壓閉鎖限時電流速斷保護模擬實驗
8．帶定值加倍限時電流速斷保護模擬實驗
9．定時限過流保護模擬實驗
10．帶方向閉鎖的定時限過流保護模擬實驗
11．低壓閉鎖定時限過流保護模擬實驗
12．帶定值加倍定時限過流保護模擬實驗
13．反時限過流保護模擬實驗
14．負序電流保護模擬實驗
15．負序電壓保護模擬實驗
16．過電壓保護模擬實驗
17．低電壓保護模擬實驗
18．失壓保護模擬實驗
19．CT回路斷線告警模擬實驗
20．PT回路斷線告警模擬實驗
21．控制回路電源失電模擬實驗
22．合閘回路斷線告警模擬實驗
23．跳閘回路斷線告警模擬實驗
24．線路自動重合閘模擬模擬實驗
25．后加速保護模擬實驗
26．進線備自投模擬實驗
27．母聯備自投模擬實驗
28．逆功率保護模擬實驗
六、配置清單

序號	編號	名稱	數量（臺/套）
1	DB1	電源儀表控制屏	1
2		實驗實訓桌	1
3	DB02	模擬斷路器組件	1
4	DB03	數字式電秒表	1
5	DB04	光字牌組件	1
6	DB05	電壓繼電器組件（一）	1
7	DB06	電流繼電器組件（二）	1
8	DB07	中間繼電器組件（三）	1
9	DB08	時間繼電器組件（四）	1
10	DB09	沖擊繼電器組件（五）	1
11	DB10	信號繼電器組件（六）	1
12	DB11	重合閘繼電器組件	1
13	DB12	負序電壓繼電器組件	1
14	DB14	閃光繼電器及微安表組件	1
15	DB15	反時限過電流繼電器組件	1
16	DB16-1	可調電阻器組件	1
17	DB17	差動繼電器組件	1
18	DB21	數字式交流電壓表及開關組件	1
19	DB22	數字式交流電流表	1
20	DB23	數字式直流電壓、電流表	1
21	DB25	微機繼電保護組件	1
22	DB26	兩路電源互投模擬盤及母聯繼路器自動投入模擬盤	1
23	DB27	模擬電壓互感器及電壓表	1
24	教師臺計算機	聯想T4900型微機（E7200cpu/2G內存、250G硬盤/DVD光驅/256M獨立顯卡/17″LCD顯示器）	1
25	實驗指導書		2
26	實驗連線		30
28	工具	萬用表、螺絲刀、尖嘴鉗	1
29	課凳		2

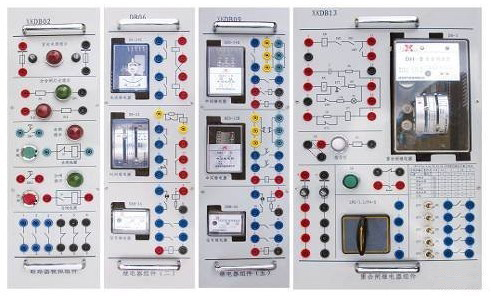

圖1 繼電保護實驗掛箱組圖1

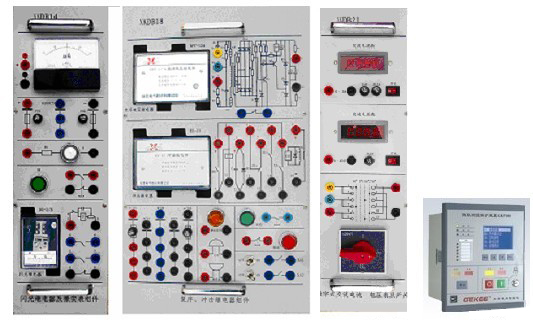

圖2 繼電保護實驗掛箱組圖2 圖3微機繼電保護裝置
