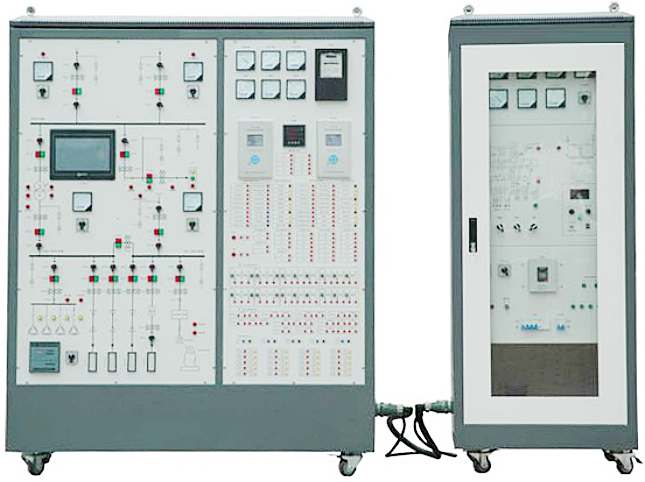

LG-DLX06型變電站綜合自動化實訓系統

一、概述
LG-DLX06型變電站綜合自動化實訓系統由一次系統屏、二次保護柜、變電站后臺系統三部分組成。一次系統采用典型的110kV變電站工程為模型，設兩臺主變，均為有載調壓型；設兩路進線，110kV側和10kV側采用單母分段,35kV側采用單母分段帶旁母接線。二次部分全部采用微機型繼電保護裝置和測控裝置，分為四個保護柜安裝；能上傳數據，接受監控主機命令，完全滿足“四遙”功能和遠動的要求。同時采用多串口卡，很好地解決了保護裝置與后臺系統間通訊瓶頸問題。

二、特點
1.設有典型完整的一次系統，開關、刀閘采用不同類型開關操作，互鎖設置完備。電氣回路可設置多種類型故障；
2.二次繼電保護裝置配置完整；
3.間隔層設備性能良好，運行可靠；
4.通信系統具備獨立的通信信道，滿足無人值班要求；
5.成套性好，一次系統、二次系統、監控系統配置齊全；
6.開放性強，保護測控裝置采用標準通訊協議，軟件系統采用工業組態軟件，開放協議。
三、實訓項目
線路保護類
(1)系統正常﹑最大﹑最小運行方式
(2)電氣系統短路
(3)微機保護裝置基本功能測試
(4)微機定時限過電流保護
(5)微機無時限電流速斷保護
(6)微機帶時限電流速斷保護
(7)階段式電流保護
(8)運行方式對保護靈敏度的影響及靈敏度校驗
(9)電流電壓連鎖保護
(10)反時限保護實驗
(11)階段式過電流保護與自動重合閘前加速
(12)階段式過電流保護與自動重合閘后加速
(13)功率方向過電流保護
(14)零序電流保護
(15)過負荷保護
(16)低壓減載線路設計性實訓（自行設計、接線、動作試驗）
(1)電流電壓連鎖速斷保護與過電流保護
(2)電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
(3)反時限電流保護與過電流保護
(4)反時限﹑過電流綜合保護與自動重合閘
(5)電流電壓連鎖保護與自動重合閘前加速
(6)電流電壓連鎖保護與自動重合閘后加速
(7)反時限過電流與自動重合閘前加速保護
(8)反時限過電流與自動重合閘后加速保護線路綜合保護
(9)110kV線路綜合保護（中性點直接接地）
(10)35kV線路綜合保護（中性點通過線圈接地）
(11)10kV線路綜合保護（中性點不接地）變壓器保護
(12)系統正常運行及不平衡電流的測量
(13)模擬變壓器瓦斯保護
(14)變壓器的電流速斷保護
(15)微機變壓器縱差動保護整定
(16)變壓器的二次諧波制動實驗
(17)變壓器差動速斷保護
(18)三繞組變壓器差動保護
(19)Y/Y-12雙繞組變壓器差動保護
(20)Y/△-11雙繞組變壓器差動保護
(21)對比率制動特性的研究
(22)雙繞組變壓器的過電流保護
(23)三繞組變壓器的過電流保護
(24)變壓器低電壓起動過電流保護
(25)變壓器復合電壓起動過電流保護
(26)中性點直接接地運行變壓器零序保護
(27)部分中性點接地運行變壓器零序保護
(28)雙繞組變壓器的過負荷保護
(29)三繞組組變壓器的過負荷保護，變壓器設計性實訓（自行設計、接線、動作試驗）
(30)Y/△-11雙繞組變壓器過電流保護
(31)Y/△-11雙繞組變壓器過負荷保護
(32)雙繞組變壓器綜合保護
(33)三繞組變壓器綜合保護
10kV電容器組保護
(34)三段電流保護
(35)過電壓保護
(36)低電壓保護
(37)不平衡電壓保護
(38)不平衡電流保護
(39)零序電流保護
(40)電容器組綜合保護自動裝置
(41)自動重合閘（前加速、后加速、檢同期、檢無壓）
(42)備用電源自動投入（進線備投、母聯備投）
(86)電壓無功自動控制（后臺軟件實現）
一次系統倒閘操作
變電站綜合自動化系統
