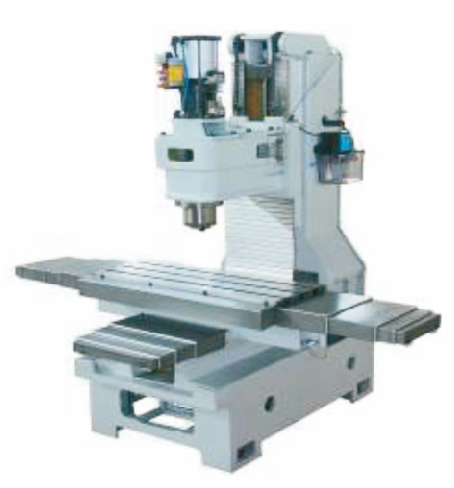

LGY-SK107E型數控銑床機械實訓設備
一、設備功能說明
LGY-SK107E型數控銑床機械實訓設備采用真實立式數控銑床的所用機械部件，具有真實機床所具有的機械精度與剛性，導軌采用貼塑硬軌（也可以選擇線軌）絲桿采用H級滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，進過多次人工時效處理。可以完成數控銑床各機械部件的機械拆裝與精度調試，主要包含數控銑床主軸單元、進給單元、打刀缸等單元的機械拆裝與精度檢測。
二、技術參數
- 工作臺面積 長×寬：700×250
- X軸行程: 390
- Y軸行程：260
- Z軸行程：340
- 主軸錐孔：BT30
- 主軸最高轉速：6000 r/m
- 絲杠參數（直徑mm/螺距mm）：25/06
- 外形尺寸:長×寬×高：1500×1100×1600
- 重量：1400KG
