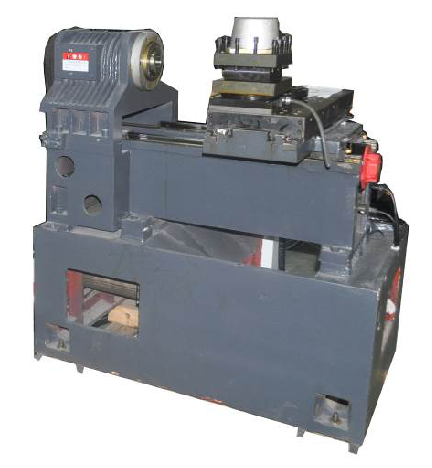

LGY-SK06C型30DL數控平床身車床實訓設備（實物）
一、設備功能說明
數控車床采用真實的數控車床結構， X、Z軸由伺服電機控制，主軸由變頻器控制，并帶有光電編碼器，X、Z軸拖板采用滾珠絲桿進行傳動，刀架為四位電動刀架，可以進行軸類、盤類、溝槽、任意錐面、球面及各類圓柱螺紋、圓錐螺紋工件的加工實訓。
機床的導軌采用直線導軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。
二、設備實訓項目
- 數控車床加工實訓
- 數控車床調試實訓
- 電動刀架調試維修實訓
- 數控車床的維修實訓
三、技術參數
- 床身上最大工件回轉：300mm
- 通過滑板最大回轉直徑：120mm
- X向行程：280mm
- Z向行程：320mm
- 主軸功率：3KW
- 主軸轉速：300-2200轉/分
- 主軸通孔直徑：Φ41mm
- X向快移速度：3000mm/min
- Z向快移速度：5000mm/min
- 最大切削進給速度： 2500mm/min
- 電動刀架規格：LD4B
- 刀具截面尺寸：20X20mm
