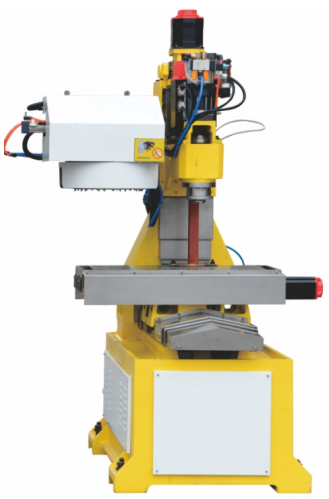

LGY-SK05J型加工中心機床實訓設備

.  設備功能說明

加工中心機床模塊是一臺 X、Y、Z三軸伺服控制立式加工中心,結構及外形尺寸緊湊合理,主軸為伺服電機驅動。刀庫類型為斗笠式(或選機械手式),底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,在底座的內部分布著的加強筋,滑座為箱體式結構,保證了基礎件的高剛性和抗彎減震性能;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。

X、Y、Z向導軌均為臺灣H級直線導軌,配合自動強制潤滑,實現機床的高速運動;X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠,進給速度高;驅動電機通過彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,無背隙,保證機床的定位精度;采用臺灣知名品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達10000rpm;主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度;

X、Y、Z三個方向導軌、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;采用高質量的10把斗笠刀庫換刀準確,最短路徑換刀,換刀時間短,效率高,經百萬次運轉測試,符合可靠性要求;刀庫帶有阻尼結構,能減少運動時的沖擊,保證刀庫的使用壽命; 采用先進的集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;

.  技術參數

1、行程

X軸:420mm

Y軸:240mm

Z軸:400mm

主軸端面至工作臺面距離:80~480mm

主軸中心至立柱導軌面距離:315mm

2、工作臺

工作臺面積:800×260mm

工作臺最大負荷:150kg

T型槽(槽×寬×中心距):5×16×50

3、主軸

主電機功率: 3.7kw

X/Y/Z軸電機:X/Y :0.75kw/3.5Nm   Z :1.2kw/7Nm

主軸內錐:BT30

主軸轉速:100~10000rpm

4、刀庫

刀具容量:10把

最大刀具直徑(鄰/空):φ60/φ100mm

最大刀具長度:200mm

最大刀具重量:5kg

5、外形尺寸:

外形尺寸:長(mm)×寬(mm)×高(mm)=830×1000×1800;

重量:1000KG

?
