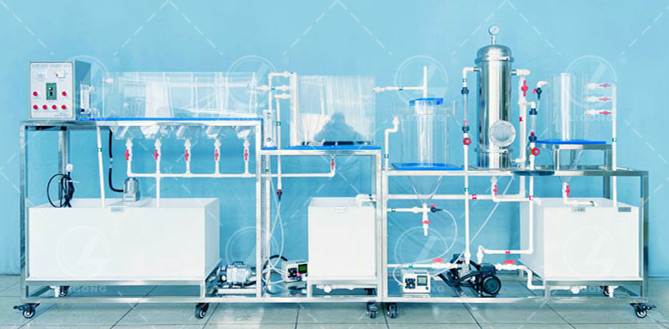

LG-HWS03型 MBR工藝市政污水處理模擬裝置

一、實驗目的

MBR工藝是將膜分離技術與生物處理技術相結合的一種全新污水處理技術，主要由厭氧及好氧生物處理裝置、膜分離組件、污泥濃縮與回流系統等組成。污水中的絕大部分有機物被微生物所分解，膜分離組件將混合液中直徑大于膜孔徑的微粒和微生物截留下來，從而得到清徹的處理水。

二、技術指標

1、處理水量：10～15L/h；

2、BOD去除率：95%~99%、

3、COD去除率：90%~96% 、

4、SS去除率：>99%、

5、NH3-N去除率：75%~83%、

6、T-P去除率：94%~98%、

7、MLSS：3000~15000mg/L；

三、設備配置

1、格柵池（間距2mm)1套、曝氣沉砂池1套（容積15L）、膜生物反應器（容積100L）：透明有機玻璃材質、厚度10mm；

2、豎流式初沉池1套：透明有機玻璃材質、厚度6mm，容積20L；

3、紫外殺菌裝置1套：紫外燈1套、有機玻璃柱1根、遮光鋁鉑紙1套；

4、原水箱、中間水箱（30L）和清水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；

5、攪拌電機1臺（功率15W、轉速90rpm）、304不銹鋼攪拌槳1套；

6、防腐蝕提升磁力水泵2臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；

7、曝氣泵1臺、（電源 220V 、功率40W、最大氣量：8L/min）、含曝氣管道1套、

8、平板膜組件1套（PVDF平板膜，面積：0.1m2/片，共5片）；

9、出水隔膜泵1臺，出水流量計1只、（量程3-30L/H）

10、混合液回流裝置：回流泵1臺、回流管道1套；

11、流量測量與調節：轉子流量計，液體流量3個（量程3-30L/H），氣體流量1個（量程100~1000L/h）

12.框架為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

13.外形尺寸：2800mm×450mm×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。

四、實驗目的

本裝置以小型污水處理廠部分處理系統為原型，配置多斗初沉池、曝氣池、二沉池、砂濾裝置及濃縮池等。污水通過配水箱被提升至初沉池進行初級污泥沉淀，然后進至曝氣池進行接觸氧曝氣處理，曝氣通過小型空氣壓縮機，并通過風量計進行對曝氣量的控制。經過曝氣池的污水再通過二沉池進行沉淀。再進入砂濾裝置進行過濾。最后進入濃縮池進行濃縮處理。學生通過對該污水處理廠立體布置模型系統的學習，可了解系統中典型污水處理系統的應用，掌握各個系統的工作原理，進而具備設計污水處理廠各處理系統的能力。

五、技術指標

1.處理水量：10L/h。主體采用透明有機玻璃材質。

2.工作電源：AC220V±10%、50Hz，單相三線制，功率800W，安全保護：具有接地保護、漏電保護、過流保護。

六、主要參數

1.配水系統、多斗式初沉池900×300×500mm、推流式曝氣池550×300×400mm、沉淀池約Φ300×350mm、污泥回流系統、壓力砂濾罐（φ200mm×800mm，配石英砂40-60目）、角錐農縮池。

2.原水箱和清水箱各1個:白色10mm厚PP板，水箱底板上安裝有放空閥，方便將水排凈。

3.水泵3臺、調速電動機及調速器1套、污泥回流水泵1臺、旋渦式氣泵1臺、轉子流量計2只、氣體流量計1只、微孔曝氣器 2套。

4.攪拌電機1臺（功率25W、轉速90rpm）、不銹鋼攪拌槳1套。

5.控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

6.外形尺寸：3600×450×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
