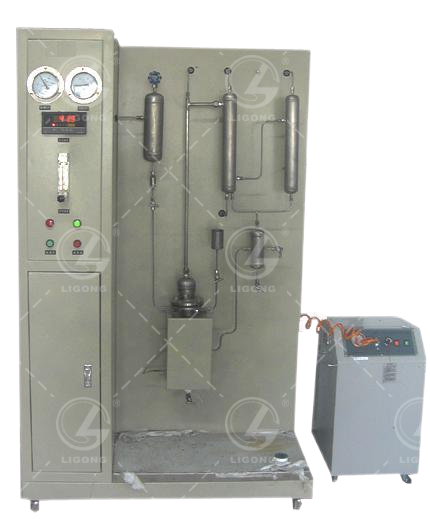

LGH-JBS02型鼓泡塔甲苯氧化制苯甲酸實驗裝置

一、裝置功能

1、熟悉甲苯液相氧化制苯甲酸的實驗裝置和工藝流程。

2、了解氣液反應器的特點。

3、測定苯甲酸的濃度，掌握甲苯液相氧化的反應規律。

二、主要配置

反應器、無油空壓機、混合器、原料罐、產品槽、冷凝器、油水分離器、流量計、壓力表、溫控儀表、不銹鋼框架及控制屏等。

三、公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：甲苯；空氣作為氧化劑， Co 含量為 11%的環烷酸鈷為催化劑，苯甲醛為引發劑

四、技術參數

1、反應器：采用不銹鋼鼓泡塔反應器，反應管直徑：φ50mm，長度：350mm，外壁纏有電熱帶以給反應器供熱，功率500W；反應器內的溫度由數字式智能溫度控制器進行測量與控制。

2、氣體緩沖罐：304不銹鋼材質，容積2L。

3、無油氣體壓縮機：額定排氣壓力：0.3MPa，額定排氣流量：0.2-0.9m³/h,功率：550W。

4、冷凝器為不銹鋼列管式，ф40×400mm，304不銹鋼材質。

5、油水分離器：ф50×150mm，304不銹鋼材質。

6、流量計：氣體轉子流量計60-600L/h，觀察、控制進料流量。

7、壓力儀表: Y-100型壓力表，0～0.6MPa。

8、控溫儀表：人工智能型儀表，精度FS≤0.2%。

9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。

11、外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

五、測控組成
