LGARM-A8型 ARM嵌入式教學科研平臺

一、產品簡介
LGARM-A8型 ARM嵌入式教學科研平臺是針對全國大專院校嵌入式系統、及相關實驗室建設而精心設計推出的綜合實驗平臺。
該ARM嵌入式教學科研平臺以領先的ARM Cortex-A8架構處理器為核心，配備豐富的外設接口、功能完善的軟硬件系統，可擴展性高，綜合了多種低、中、高端嵌入式系統教學實驗平臺的優勢和特點，適合教學實驗及科學研究、緊貼產品化主流技術及發展趨勢，可以完全滿足高校嵌入式教學的相關需求和實驗室方案建設。

二、產品特點
1、高性能的ARM Cortex-A8架構硬件處理器，可以流暢的部署和運行大型系統和應用，全面支持Linux、Android、WindowsCE系統實驗體系；
2、板載接口*全面，涵蓋幾乎所有嵌入式系統常見接口，音視頻接口、圖像輸入輸出接口、總線接口、控制接口、存儲接口、通訊接口、調試接口和擴展接口；
3、板載多種傳感器，板載光敏傳感器、溫濕度傳感器、三軸加速度傳感器、FM收音機，豐富的數據處理功能和應用；
4、擴展性強，通過主板擴展接口，可以方便進行系統升級和定制擴展模塊，支持多種產品配套的擴展模塊；

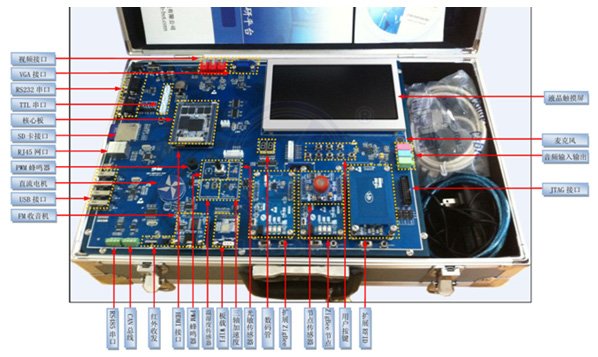

二、硬件資源

CPU處理器	Samsung S5PV210,Cortex-A8,主頻為1GHz 內置PowerVR SGX540高性能圖形引擎支持流暢的2D/3D圖形加速 *高可支持1080p@30fps硬件解碼視頻流暢播放，格式可為MPEG4, H.263, H.264等
DDR2內存	Size: 512MB 32bit數據總線運行頻率: 200MHz
NAND FLASH	SLC NAND Flash: 1GB
LCD液晶和觸摸屏	7寸TFT LCD，電阻式觸摸屏，支持校準，預留電容屏接口
RJ45網口	1個DM9000AEP網卡，10/100M自適應
TV-OUT視頻輸出	1路TVOUT視頻輸出接口
AV-IN視頻輸入	2路AV視頻輸入接口，可直接連CCD攝像頭
UART串口	2路DB9 RS232串口接口，引出4路TTL UART接口
VGA接口	1路VGA接口，可外接顯示器
USB接口	4路USB Host2.0接口，1路MiniUSB Slave2.0接口
音頻輸入輸出	1路3.5mm立體聲音頻輸出接口，1路麥克風輸入
SD卡接口	1路標準SD卡插座
HDMI接口	1路HDMI輸出接口
RS485總線	1路RS485接口
I2C總線	1個I2CEEPROM(256Byte)芯片,用于測試，預留1路I2C接口
SPI總線	1路SPI總線連接數碼管，1路連接CAN，1路SPI接口引出
CAN總線	1路CAN總線接口
紅外	1路紅外通訊接收頭，1路遠程紅外遙控頭
ADC輸入	6路ADC接口引出，1路連接可調電阻，1路接可調光敏電阻
PWM蜂鳴器	1路PWM蜂鳴器
直流電機	1路直流電機，PWM控制，可正反方向及速度控制
CMOS Camera	1路CMOS 高清攝像頭接口
中斷按鍵	8個中斷按鍵，用于用戶輸入控制
數碼管顯示	雙段8位數碼管顯示器
LED燈	5個LED燈，用于測試
RTC時鐘	1個RTC時鐘備份
板載FM接口	板載FM收音機模塊接口
板載傳感器	主板自帶三軸加速度傳感器、光敏傳感器、溫濕度傳感器
板載WIFI接口	1路SDIO接口，用于連接WIFI模塊
板載GPRS接口	1路板載GPRS通訊模塊接口
板載GPS接口	1路板載GPS定位模塊接口
板載RFID接口	板載高頻RFID讀寫卡模塊接口
擴展接口	板載擴展接口，以下各模塊皆可任意替換上述板載模塊可擴展連接配套GPRS模塊可擴展連接配套GPS模模塊可擴展連接配套USB攝像頭模塊可擴展連接FM收音機模塊可擴展連接CAN總線節點模塊可擴展連接RS485通訊模塊可擴展連接條碼掃描儀模塊可擴展連接微型打印機模塊可擴展連接指紋識別模塊可擴展連接ZigBee模塊可擴展連接IPv6模塊可擴展連接WIFI模塊可擴展連接Bluetooth模塊可擴展連接RFID模塊可擴展連接20幾種傳感器模塊

三、軟件資源

操作系統OS	Linux2.6.35\Linux3.0.5\Android4.0\Android2.3\WindowsCE6.0
Bootloader	U-Boot
文件系統	YAFFS2\CRAMFS\FAT32
圖形UI	Qt4/embedded、Qtopia4
應用DEMO	基于Qt的圖形接口控制DEMO：視頻監控、ADC采樣、PWM蜂鳴器控制、電機控制、傳感器數據采樣繪圖、GPRS撥號通訊、GPS地圖定位、RFID電子錢包、指紋識別、條碼掃描儀模塊應用等等

四、實驗項目
1、嵌入式Linux部分

第一章. 實驗環境與軟件工具

1.1開發平臺簡介

1.2 Linux系統開發環境

第二章. 基礎應用實驗

實驗一. 實驗環境使用入門

實驗二. 多線程程序設計

實驗三. 串口程序設計

實驗四. ADC轉換實驗

實驗五. 溫濕度采樣實驗

實驗六. 光敏傳感器實驗

實驗七. 電機控制實驗

實驗八. RS485總線通訊實驗

實驗九. 基于SPI總線的數碼管實驗

實驗十. 基于IIC總線的EEPROM讀寫實驗

實驗十一. 三軸加速度采集實驗

實驗十二. SOCKET網絡編程

實驗十三. 嵌入式SQLite應用

實驗十四. 嵌入式WebServer移植

實驗十五. 基于V4L2的USB攝像頭視頻采集

實驗十六. 實現基于WebServer的網絡視頻

實驗十七. 實現基于WebServer的網絡視頻之擴展實驗

實驗十八. VGA輸出實驗

第三章. 基于Qt的GUI實驗

實驗一. 搭建本機Qt開發環境

實驗二. 基于QtDesigner的程序設計

實驗三. 搭建Qt/Embedded ARM環境

實驗四. 直流電機控制實驗

實驗五. 數碼管顯示控制實驗

實驗六. ADC采樣圖形界面實現實驗

第四章. 底層系統構建實驗

實驗一 Linux內核裁剪與編譯

實驗二構建根文件系統

第五章. 通訊模塊實驗

實驗一 GPRS通訊模塊實驗

實驗二 GPS通訊模塊實驗

實驗三藍牙無線通訊實驗

實驗四紅外通訊實驗

第六章. 設備底層驅動實驗

實驗一. 內核驅動入門

實驗二. LED燈控制實驗

實驗三. 按鍵中斷驅動及控制

實驗四. PWM蜂鳴器驅動及控制

實驗五. ADC驅動及采樣

實驗六. 基于SPI總線的CAN總線通訊實驗

實驗七. LCD設備驅動及控制

實驗八. SD卡接口實驗

實驗九. U盤接口使用

第七章. 擴展模塊實驗

實驗一.3G模塊上網實驗

實驗二. RFID讀卡實驗

實驗三. 條形碼掃描實驗

實驗四. 微型打印機實驗

實驗五. 指紋驗證實驗

實驗六. GPRS模塊實驗之STM32串口透傳實驗

實驗七. GPRS模塊實驗之GPRS的傳感器遠程控制

實驗八. GPRS模塊實驗之基于QT的GPRS通信實驗

實驗九. 溫濕度采樣繪制曲線實驗

實驗十. 三軸加速度采樣繪制曲線實驗

實驗十一. ALSA音頻擴展實驗

實驗十二. 基于I2C的TEA5767FM收音機模塊實驗

實驗十三. 基于CAN總線CAN模塊設備控制

2、Android系統開發部分

第一章. 實驗環境與軟件工具

1.1開發平臺簡介

第二章. Android開發環境搭建

實驗一. Android Fedora開發環境建立

實驗二. Android xp開發環境建立

第三章. Android SDK 開發

實驗一. Android ADB調試實驗

實驗二. LED燈控制實驗

實驗三. PWM蜂鳴器控制實驗

實驗四. ADC控制實驗

實驗五.按鍵功能控制實驗

第四章. Android 系統架構實驗

實驗一. Android 內核移植與編譯實驗

實驗二. Android 文件系統實驗

第五章. Android中間層實驗

實驗一. LED控制實驗

實驗二. PWM Beep控制實驗

實驗三. ADC采樣實驗

第六章. Android綜合應用

實驗一. GPRS撥號實驗

實驗二.3G上網實驗

實驗三. U盤使用實驗

實驗四. 游戲移植實驗

實驗五. 開源游戲移植實驗

第七章. Android綜合實訓應用

實驗一. RFID DEMO - 讀卡實驗

實驗二. RFID DEMO - 電子錢包

實驗三. 基于Zigbee無線組網的智能家居實訓案例

實驗四. 基于Zigbee無線組網的智慧農業實訓案例

五、設備配置清單

序號	名稱	單位	數量	備注
1	Cortex-A8嵌入式實驗開發平臺	套	1
2	FM收音機模塊	塊	1
3	ZigBee無線通訊模塊	塊	2	可選配其他配套通訊模塊
4	RFID高頻讀寫模塊	套	1	配13.56M 標簽2個
5	溫濕度傳感器模塊	塊	1	可選配其他配套傳感器模塊
6	電源適配器(5V3A主板)	塊	1
7	網線	根	1
8	雙母交叉串口線	根	1
9	Mini USB線	根	1
10	ZigBee Debugger	套	1
11	配套光盤	張	1
12	實驗指導書	本	1
