LGWL-A8Y型移動互聯網教學科研平臺

一、產品簡介
LGWL-A8Y型移動互聯網教學科研平臺是面向移動通訊技術、智能終端技術、嵌入式系統技術于一體的實驗開發平臺。
該移動互聯網教學科研平臺以領先的ARM Cortex-A8架構處理器為核心，板載集成移動3G、GSM/GPRS、WiFi通訊模組、面向工業現場應用的CAN總線、RS485總線接口，面向移動消費電子類應用的7寸LCD可視觸屏、高清視頻輸入輸出等接口。平臺配套軟件系統資源完善，即可滿足教學科研實驗，又可滿足產品項目應用。

二、產品特點
1、高性能的ARM Cortex-A8架構硬件處理器，主頻1GHz，NANDFLASH 1GB，DDR2內存1GB。可以流暢的部署和運行大型系統和應用，全面支持Android4.0移動開發系統、Linux3.0系統、WindowsCE6.0系統；
2、板載新一代MiNiPCIe3G接口、GSM/GPRS模塊、WiFi、CAN總線、RS485總線；
3、板載*新HDMI1.4高清視頻輸出、AV視頻輸入輸出接口，雙通道立體聲耳機。
4、接口資源豐富，包括以太網口、ADC可調電阻變位器、PWM蜂鳴器、IIC EEPROM、SPI雙段數碼管、RS232、USB host/gadgat、標準SD卡座、CAMERA CMOS攝像頭接口、中斷按鍵、LED編程燈、RTC等；

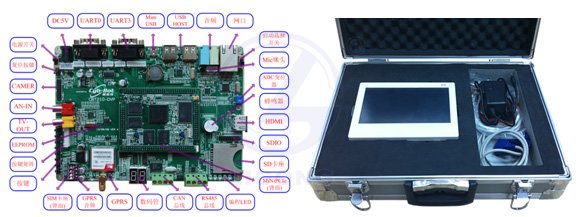

三、硬件資源

CPU處理器	Samsung S5PV210,Cortex-A8,主頻為1GHz 內置PowerVR SGX540高性能圖形引擎支持流暢的2D/3D圖形加速 *高可支持1080p@30fps硬件解碼視頻流暢播放，格式可為MPEG4，H.263, H.264等
DDR2內存	Size: 1GB 32bit數據總線
NAND FLASH	SLC NAND Flash: 1GB
LCD液晶和觸摸屏	7寸TFT LCD，電阻式觸摸屏，支持校準，預留電容屏接口
3G Modem	1路MiNiPCIe3G模塊，板載SIM卡插座
GSM/GPRS	1路SIM900 GSM/GPRS模塊，板載SIM卡插座
WiFi	1路SDIO接口，連接WIFI模塊
TV-OUT視頻輸出	1路TVOUT視頻輸出接口
HDMI接口	1路HDMI1.4輸出接口
AV-IN視頻輸入	1路AV視頻輸入接口，可直接連CCD攝像頭
CMOS Camera	1路CMOS 高清攝像頭接口
CAN總線	1路CAN總線接口
RS485總線	1路RS485接口
I2C總線	1個I2CEEPROM(256Byte)芯片,用于測試
SPI總線	1路SPI總線連接數碼管，1路連接CAN
RJ45網口	1個DM9000AEP網卡，10/100M自適應
UART串口	2路DB9 RS232串口接口，引出4路TTL UART接口
USB接口	2路USB Host2.0接口，1路MiniUSB Slave2.0接口
音頻輸入輸出	1路3.5mm立體聲音頻輸出輸入接口，1路麥克風輸入
MIC麥克	1路板子MIC咪頭
SD卡接口	1路標準SD卡插座
ADC輸入	6路ADC接口引出，1路連接可調電阻
PWM蜂鳴器	1路PWM蜂鳴器
中斷按鍵	8個中斷按鍵，用于用戶輸入控制
數碼管顯示	雙段8位數碼管顯示器
LED燈	10個LED燈，用于測試
RTC時鐘	1個RTC時鐘備份
擴展接口	矩陣鍵盤、SDIO

四、軟件資源

操作系統OS	Android4.0\Android2.3\Linux3.0\Linux2.6\WindowsCE6.0
Bootloader	U-Boot
文件系統	YAFFS2\CRAMFS\FAT32
圖形UI	Qt4/embedded、Qtopia4

五、實驗項目
1、Android系統開發部分：

第一章. 實驗環境與軟件工具

1.1開發平臺簡介

第二章. Android開發環境搭建

實驗一. Android Fedora開發環境建立

實驗二. Android xp開發環境建立

第三章. Android SDK 開發

實驗一. Android ADB調試實驗

實驗二. LED燈控制實驗

實驗三. PWM蜂鳴器控制實驗

實驗四. ADC控制實驗

實驗五.按鍵功能控制實驗

第四章. Android 系統架構實驗

實驗一. Android 內核移植與編譯實驗

實驗二. Android 文件系統實驗

第五章. Android中間層實驗

實驗一. LED控制實驗

實驗二. PWM Beep控制實驗

實驗三. ADC采樣實驗

第六章. Android綜合應用

實驗一. GPRS撥號實驗

實驗二.3G上網實驗

實驗三. WiFi組網應用實驗

實驗四. U盤使用實驗

實驗五. 游戲移植實驗

實驗六. 開源游戲移植實驗

2、嵌入式Linux部分：

第一章. 實驗環境與軟件工具

1.1開發平臺簡介

1.2 Linux系統開發環境

第二章. 基礎應用實驗

實驗一. 實驗環境使用入門

實驗二. 多線程程序設計

實驗三. 串口程序設計

實驗四. ADC轉換實驗

實驗五. RS485總線通訊實驗

實驗六. 基于SPI總線的數碼管實驗

實驗七. 基于IIC總線的EEPROM讀寫實驗

實驗八. SOCKET網絡編程

實驗九. 嵌入式SQLite應用

實驗十. 嵌入式WebServer移植

實驗十一. 基于V4L2的USB攝像頭視頻采集

實驗十二. 實現基于WebServer的網絡視頻

實驗十三. 實現基于WebServer的網絡視頻之擴展實驗

第三章. 基于Qt的GUI實驗

實驗一. 搭建本機Qt開發環境

實驗二. 基于QtDesigner的程序設計

實驗三. 搭建Qt/Embedded ARM環境

實驗四. 數碼管顯示控制實驗

實驗五. ADC采樣圖形界面實現實驗

第四章. 底層系統構建實驗

實驗一 Linux內核裁剪與編譯

實驗二構建根文件系統

第五章. 通訊模塊實驗

實驗一 GPRS通訊模塊實驗

實驗二 3G通訊模塊實驗

實驗三 WiFi通訊實驗

實驗四藍牙通訊實驗

第六章. 設備底層驅動實驗

實驗一. 內核驅動入門

實驗二. LED燈控制實驗

實驗三. 按鍵中斷驅動及控制

實驗四. PWM蜂鳴器驅動及控制

實驗五. ADC驅動及采樣

實驗六. 基于SPI總線的CAN總線通訊實驗

實驗七. LCD設備驅動及控制

實驗八. SD卡接口實驗

實驗九. U盤接口使用

六、設備配置清單

序號	名稱	單位	數量	備注
1	YK210-DVP實驗開發平臺	塊	1	標配只帶GSM/GPRS模塊，不帶有3G模塊和WiFi模塊
2	電源適配器(5V3A主板)	塊	1
3	網線	根	1
4	雙母交叉串口線	根	1
5	Mini USB線	根	1
6	配套光盤	張	1
7	實驗指導書	本	1
