序號

設備名稱

規格型號及技術參數

單位

數量

備注

1

設備主體

套

1

（1）

框架

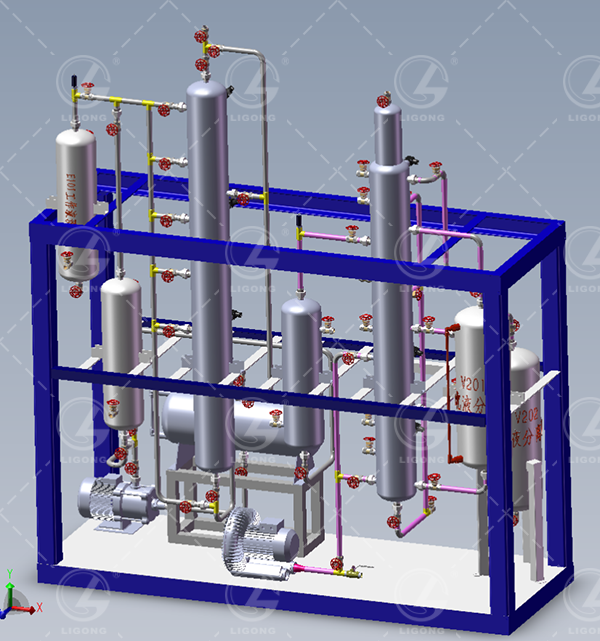

對象部分長×寬×高=2000*685*1500mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果；

套

1

（2）

V101-氣液分離器

304不銹鋼，φ219*500mm；

臺

1

（3）

V201-氧化液分離器一

304不銹鋼，φ219*500mm；

臺

1

（4）

V202-氧化液分離器二

304不銹鋼，φ219*500mm；

臺

1

（5）

T101-氫化塔

304不銹鋼，φ159*1500mm；

臺

1

（6）

T201-氧化塔

304不銹鋼，φ159*1300mm，縮小段φ108*200mm；

臺

1

（7）

E101-工作液預熱器

304不銹鋼，列管換熱器,φ159*500mm，內置φ19管束，換熱面積0.5m2；

臺

1

（8）

E102-預熱器

304不銹鋼，列管換熱器,φ159*500mm，內置φ19管束，換熱面積0.5m2；

臺

1

（9）

E201-換熱器

304不銹鋼，列管換熱器,φ159*500mm，內置φ19管束，換熱面積0.5m2；

臺

1

（10）

P101-氫化液泵

不銹鋼泵，電壓220V，功率0.37KW，流量2m3/h；

臺

1

（11）

P201-鼓風機

HG-120-C型旋渦氣泵，功率 180W,380V。18m3/h

臺

1

2

儀表與執行器

（1）

溫度檢測

儀表顯示

臺

8

（2）

流量檢測

流量計，就地顯示1個，遠傳顯示2個；

臺

3

（3）

液位檢測

法蘭玻璃液位計，就地顯示；

臺

3

（4）

壓力檢測

擴散硅壓力傳感器，4分管螺紋接口

臺

6

（5）

調節閥

不銹鋼，DN15；

臺

11

3

智能儀表

（1）

溫度檢測顯示儀表

CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。

套

1

（2）

流量檢測顯示儀表

CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。

套

1

（3）

智能控制器

CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。

套

1

4

閥門與緊固件

（1）

球閥，截止閥，疏水閥等

與設備、工藝、管線配套。

批

1

（2）

緊固件

與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。

套

1

5

智能儀表電器控制臺及計算機控制操作臺

（1）

智能儀表電器控制柜

鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。

臺

1

6

智能儀表上位監控軟件

（1）

軟件

設置DCS軟件界面，具備自動評分系統

套

1
