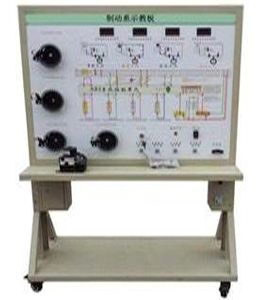

汽車制動系示教板

一、產品基本功能
汽車制動系示教板由移動臺架、示教面板二部分組成。

二、面板工藝和特點
1、汽車制動系示教板采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，表面覆蓋高強度保護貼膜。
2、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
3、臺架求國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
4、金里表面求高溫噴塑處理，漆面堅固美觀。
5、示教面板：
（1）點火開關、指示燈、各種相關傳感器、執行器、控制單元、信號盤、制動開關等;
2、彩色制動系統結構和電路工作原理圖、LED 顯示燈、外接式的檢測端子、接線端子。

三、技術規格

1、移動臺架∶（長×寬×高）1600×600×750（mm）

2、示教面板∶（長×寬×高）1600×230×1000（mm）

3、外接電源∶220V 交流電壓;工作電壓∶12V 直流電壓;工作溫度∶-40℃~50℃。
4、重量∶>≥40kg
5、移動抬架：配備直流12V電源、漏電保護開關。

四、功能
（一）展示功能∶
1、把制動系統各部件按原車基本位置排列，不同的部件都標有名稱，充分展示制動系統的結構和工作原理。
2、彩色制動系統結構和電路工作原理圖方便學員對照實物學習制動電控系統的結構和工作原理。
（二）動運行功能∶
在制動系統基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作，使學生直觀理解制動系統的結構和工作原理;操縱制動示教板面板上的各種開關，可執行制動系統運轉工況等，可真實演示制動系統的工作過程;
（三）檢測功能∶
面板安裝有檢測端子，可直接在面板上檢測制動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等;
（四）顯示功能∶
LED 燈顯示執行器或傳感器的工作狀況;
（五）接線實訓功能∶
由學員動手對照電路圖進行電路接線實訓，培養學員對電路的分析、判斷和接線實操能力。
（六）立式展柜結構臺架，底架雙層結構。合理的工業造型，整體結構合理，安全系數高。
