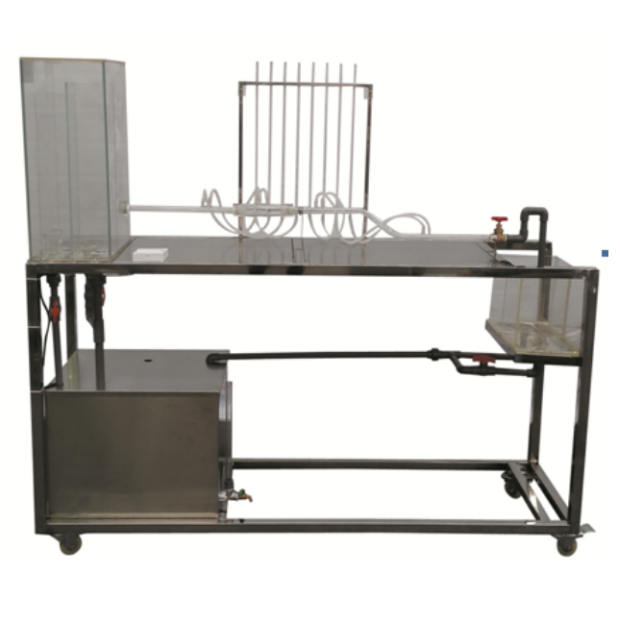

LGL-NBL03型 伯努利實驗裝置
一、實驗目的
1、熟悉流體流動中各種能量和壓頭的概念及相互轉化關系，加深對伯努利方程式的理解。
2、觀察各項能量（或壓頭）隨流速的變化規律。
二、主要配置：
蓄水箱、水泵、有機玻璃實驗水箱、有機玻璃計量水箱、刻度標尺、秒表、玻璃溫度計、測壓管、閥門、不銹鋼框架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、靜音環保型水泵：揚程：10m，額定流量：12L/min，功率：90W。
3、伯努利管：Φ20（內徑14）與Φ40（內徑30）mm，材質有機玻璃。
4、實驗水箱容積30L，透明有機玻璃材質，帶有穩壓溢流口。
5、計量槽：容積10L，透明有機玻璃制作，帶計量刻度。
6、蓄水箱：500×400×400mm，材質PVC。
7、測壓計由8根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1600×500×1700mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
