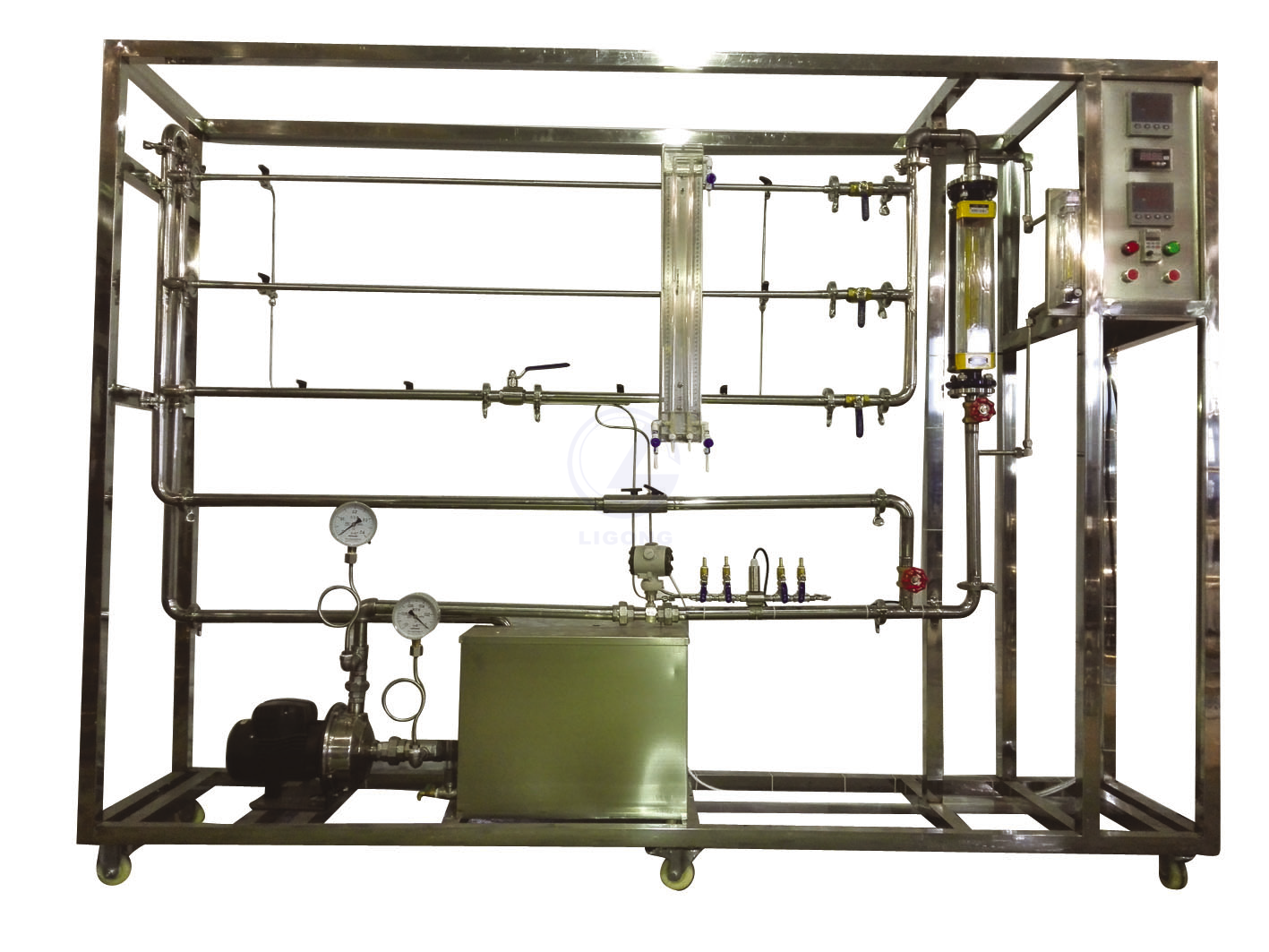

LGH-LD01型化工流動過程綜合實驗裝置

一、裝置特點
1、化工流動過程綜合實驗裝置是離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平臺之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3、化工流動過程綜合實驗裝置管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。
4、電動機功率采用單相交流功率測量儀表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。
5、化工流動過程綜合實驗裝置電機轉速采用轉速傳感器進行測量，數字儀表轉換后顯示。
6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1. 學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。
3. 學習壓差傳感器測量壓差，流量計測量流量的方法。
4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。
5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。
6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。
7. 掌握流量計的標定方法。
8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。
三、技術參數
（一）流體阻力：
1、光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。
2、粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。
3、閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。
（二）流量及性能測定：
1、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~200KPa。
2、渦輪流量計流量：0.5~8.0m3/h。
（三）離心泵特性、管路性能：
1、液體流量：0～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，
2、離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
3、液體溫度：常溫。
四、公用設施要求
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、304不銹鋼光滑管：管內徑d—10mm，管長L—1500mm。
2、304不銹鋼粗糙管：管內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3、304不銹鋼局部管：管內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4、LZB-25水轉子流量計：流量范圍 100～1000 L/h 。
5、LZB-10水轉子流量計：流量范圍10～100 L/h 。
6、DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構。
7、光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
8、壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
9、文丘里流量計：文丘里喉徑：Φ14mm。
10、單相矢量變頻器，規格：（0-50）Hz。
11、功率變送器、智能功率數字顯示儀。
12、玻璃倒U型壓差計，0--600H2O。
13、指針示壓力表：表盤直徑Φ100mm 測量范圍0-0.4MPa 精度1.5級。
14、指針示真空表：表盤直徑Φ100mm 測量范圍-0.1-0MPa 精度1.5級。
15、宇電AI501溫度數字顯示儀。
16、宇電AI501流量數字顯示儀。
17、宇電AI501壓差數字顯示儀。
18、不銹鋼離心泵：功率750W，*大流量：7.2m3/h。
19、水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
20、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
21、閥門：采用304不銹鋼閥和優質銅閥。
22、電器：接觸器、開關、漏電保護空氣開關。
23、304不銹鋼儀表柜：測控、電器設備在實驗架上。
24、304不銹鋼材質框架2300*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
1、LGH-LD01型 化工流動過程綜合實驗裝置

變量	檢測機構	顯示機構	執行機構
水流量	轉子流量計	就地顯示	手動閥控
水流量	渦輪流量計	數字流量儀表	手動閥控
液體溫度	PT100鉑電阻	數字溫度儀表	無
泵進口壓力	指針式壓力表	就地顯示	無
泵出口壓力	指針式真空表	就地顯示	無
泵功率	功率變送器	數字功率儀表	無
壓差	壓差傳感器	數字壓力儀表	無
電機轉速	光電傳感器	數字轉速儀表	無

2、LGH-LD01A型數字型化工流動過程綜合實驗裝置

變量	檢測機構	顯示機構	執行機構
水流量	轉子流量計	就地顯示	手動閥控
水流量	渦輪流量計	數字顯示儀表，精度：0.5%FS	變頻器
液體溫度	PT100鉑電阻	數字顯示儀表，精度：0.5%FS	無
泵進口壓力	負壓傳感器	數字顯示儀表，精度：0.5%FS	無
泵出口壓力	壓力傳感器	數字顯示儀表，精度：0.5%FS	無
泵功率	功率變送器	數字顯示儀表，精度：0.5%FS	無
壓差	壓差傳感器	數字顯示儀表，精度：0.5%FS	無
電機轉速	光電傳感器	數字顯示儀表，精度：0.5%FS	無

七、LGH-LD01A數字型增加的功能
1. 實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、壓差、功率、轉速等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.壓力傳感器：測量范圍0-0.6MPa，精度0.5級。
4.負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。
5.宇電AI708H（帶485接口）數顯轉速檢測儀。
6.宇電AI601（帶485接口）智能功率數字顯示儀。
7.宇電AI501（帶485接口）溫度數字顯示儀。
8.宇電AI702M（帶485接口）壓力數字顯示儀。
9.宇電AI501（帶485接口）流量數字顯示儀。
10宇電AI702M（帶485接口）壓差數字顯示儀。
