LGY-YC03A型PLC控制的液壓傳動實訓裝備（單面液壓）

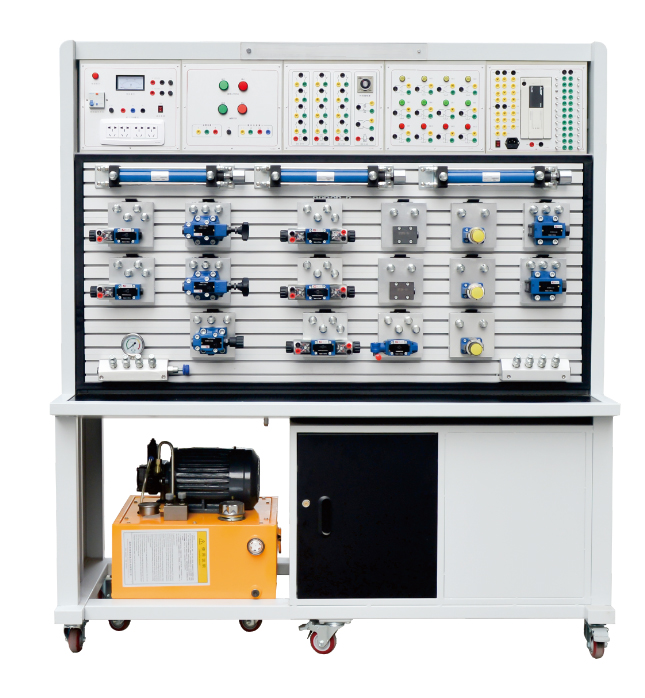

一、外觀圖
二、設備概述
本液壓氣動實訓裝備依據國家大中專高等院校、職業技術類院校的《液壓傳動》、《液壓與控制技術》教學大綱以及實訓教學大綱的要求，針對當前的實訓教學現況，并廣泛收集了全國多所高等院校、重點院校的資深教授和相關專業老師的建議而專門設計的液壓教學實訓裝備。
該實訓裝備覆蓋了液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域 。是液壓傳動技術和各種現代控制技術的組合體。
三、技術指標：
1．電源部分：
帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。帶三相漏電保護，輸出電壓380V/220V、直流電壓24V。
供電電壓：三相五線 AC 380 V±5%，50Hz；
控制電壓：DC24V/+12V；
2．整機容量：≤1 kVA；
3．工作環境溫度：－5℃～40℃；
4．工作濕度：≤90%(40℃時)．
5．安全保護措施：安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
6．外形尺寸：長×寬×高＝1590mm×650mm×1830mm；
7. 實訓裝備重量：約180kg
