LGWX-02B型中級電工實訓考核設備（柜式、兩面雙組型）

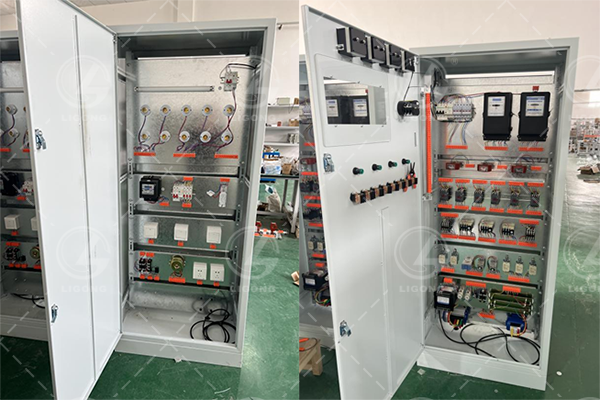

中級電工實訓考核設備（柜式、兩面雙組型）是按照勞動和社會保障部頒發的“工人技術等級標準"和"職業技能鑒定規范"的內容要求，根據電工實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。整臺設備以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，面板裝有電流、電壓表及操作按鈕，內部裝有完成各種實驗所需要的多種低壓電器。如漏電斷路器、熔斷絲、電流互感器、接觸器、中間繼電器、熱繼電器、行程開關按鈕、信號燈、轉換開關、電壓表、電流表以及電度表等，照明電路的實操項目，經鑒定中心多次使用實踐證明，該柜設計合理、實操方便，一柜多用，所有電器接點都已接到接線排上，學生在端子上接線操作，從而解決實訓過程中電器接點損壞后要更換整個電器的難題。照明電路的實操項目。經鑒定中心多次使用實踐證明，該柜設計合理、實操方便、一柜多用，所有電器接點都已引接到端子排上。故降低材料消耗、延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大中專、技校、職校的電工、電拖專業教學與實驗。

一、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1900mm
4.設備容量：＜1.5kVA
二、實訓考核項目
1、接觸器點動控制
2、接觸器自鎖控制
3、具有過載保護的正反轉控制
4、接觸器聯鎖的正反轉控制
5、按鈕聯鎖正反轉控制
6、雙重聯鎖的正反轉控制
7、接觸器控制星、三角控制
8、時間繼電器控制
9、直接起動及能耗制動控制
10、速度繼電器控制的反制動控制
11、行程控制
12、單相起動停止控制電路
13、異步電動機點動控制電路
14、異步電動機兩地控制電路
15、異步電動同聯鎖正反轉控制電路
16、雙重聯鎖正反轉控制電路
17、自動順序起動控制
18、手動順序起動控制
19、異步電動機星、三角控制電路
20、異步電動機能耗控制電路
21、異步電動機反向自動控制電路
22、自動往返控制電路
23、異步電動機單向點動、起動控制電路
24、位置開關作自動停止正反轉起控制電路
25、串電阻降壓起動控制電路
26、兩臺電機的順序啟動控制
27、三相電度表的安裝
28、三相四線有功電度表直接安裝電路
29、三相四線無功電度表直接安裝電路
30、單相電動機控制電路
31、一臺電流互感器與單相回路的接線電路
32、三相四線無功電度表間接安裝電路
33、電壓表、電流表安裝電路
34、電流互感器與電流表常用接線電路
35、單速電動機調速電路：
36、白熾燈控制電路；
37、日光燈控制電路；
38、觸摸開關控制白熾燈電路；
39、聲控開關控制樓梯白熾燈電路；
40、單相電度表直接安裝電路；
41、單相電度表間接安裝電路：
42、防爆燈的控制電路。
