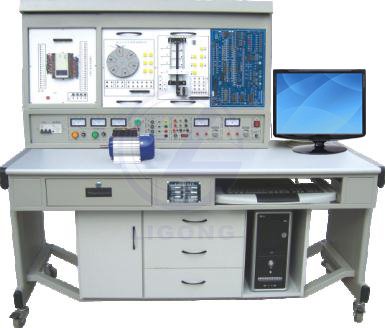

LGS-02D型 PLC 可編程控制器、變頻調速綜合實驗裝置（網絡型）

一、LGS-02D型 PLC 可編程控制器、變頻調速綜合實驗裝置（網絡型）概述

LGS-02D型 PLC 可編程控制器、變頻調速綜合實驗裝置（網絡型）是專為目前我國高等中等各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組*具典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。

二、PLC可編程控制器實驗裝置特點

1、可編程控制器、變頻調速綜合實驗裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX1N-40MR主機集成數字量I/O（24路數字量輸入/16路數字量輸出）

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

6、PLC主機網絡實驗教學：

該實驗裝置具有兩種通訊模式：A、1：N通信，一臺電腦（主站）控制16臺PLC主機（從

站）進行通信實驗；B、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。

三、裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：

（1）PLC001 交通信號燈PLC自動控制實驗掛箱

（2）PLC002 攪拌器的PLC自動控制實驗掛箱

（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）

（4）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）

（5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）

（6）PLC006 藝術彩燈造型的PLC控制實驗掛箱

（7）PLC007 電機的自動控制實驗掛箱（實物）

（8）PLC008 步進電機的PLC控制實驗掛箱（實物）

（9）PLC009 模擬電視發射塔實驗掛箱

（10）PLC010 自動送料裝車系統實驗掛箱

（11）PLC011 自動售貨機實驗掛箱

（12）PLC012 自動成型系統實驗掛箱

（13）PLC013 水塔自動供水系統實驗掛箱

（14）PLC014 郵件自動分揀系統實驗掛箱

（15）PLC015 自動洗衣機系統實驗掛箱

（16）PLC016 電鍍系統實驗掛箱

（17）PLC017 繼電器控制實驗掛箱（一）

（18）不銹鋼電機導軌，光碼盤測速系統（配1024光電編碼器）

（19）基礎實驗掛箱

（20）變頻器實驗掛箱（選用三菱S520變頻器）

3、PLC可編程控制器操作桌

4、編程應用軟件

5、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出

D．+5V/1A直流穩壓輸出

E．0-15V可調直流輸出0-20mA可調電流輸出

F．恒流源

3、PLC可編程控制器：三菱FX1N-40MR（輸入24點，輸出16點），

4、重量：100Kg

5、外形尺寸：160×75×150 cm3

五、基本實驗項目

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．攪拌器的PLC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗（實物）

10．四層電梯的PLC自動控制實驗（實物）

11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗（實物）

14．步進電機的PLC控制（實物）

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

27．變頻器功能參數設置與操作實驗

28．基于PLC通信方式的變頻器開環調速

29．變頻器速度閉環反饋系統實驗

30．變頻器開環運行實驗

31．變頻器多段速度運轉實驗

32．變頻器外部操作實驗

33．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

34．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

六、設備清單（每臺）

名稱	型號		數量	單位
PLC主機	FX1N-40MR		1	臺
三菱通訊電纜	RS232/422		1	條
實驗掛箱	交通信號燈的PLC控制		1	塊
	攪拌器的PLC自動控制		1	塊
	LED數碼管PLC控制		1	塊
	四層電梯的PLC控制		1	塊
	加工中心刀具庫選擇控制		1	塊
	藝術彩燈的PLC控制		1	塊
	電機的自動控制		1	塊
	步進電機的PLC控制		1	塊
	基礎實驗		1	塊
	水塔自動控制		1	塊
	洗衣機自動控制		1	塊
	郵件分檢系統		1	塊
	自動售貨機		1	塊
	自動成型系統		1	塊
	模擬電視發射塔		1	塊
	自動送料裝車系統		1	塊
	電鍍自控系統		1	塊
	繼電器控制實驗掛箱		1	塊
	變頻器實驗掛箱（S520）		1	塊
電機導軌	220V 180W三相電機含編碼器		1	臺
電機導軌	380V180W三相電機		1	臺
軟件	演示板原程序及三菱編程軟件	仿真教學軟件	1	套
軟件	演示板原程序及三菱編程軟件	工控組態軟件	1	套
學生桌	學生桌及實驗屏		1	套
說明書	上冊		1	冊
說明書	下冊		1	冊
連接線	紅色		40	條
	黑色		2	條
	系統排線		1	條
	黃色（短線）		10	條
	藍色（短線）		10	條
