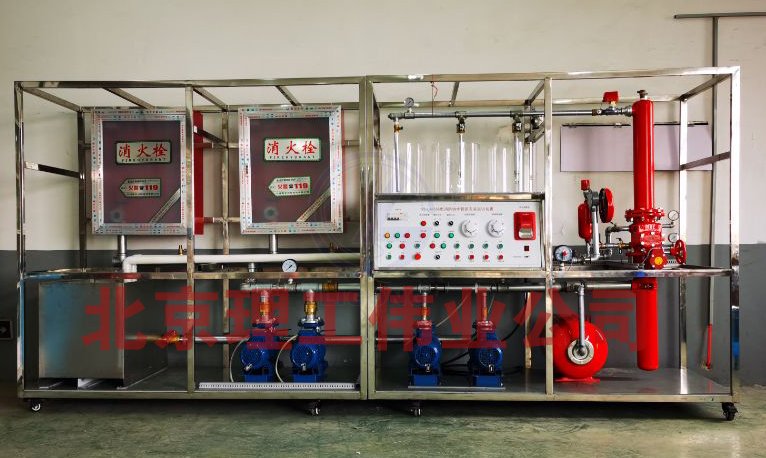

LG-XGD01型消防管道安裝實訓裝置

一、概述：
LG-XGD01型 消防管道安裝實訓裝置實訓操作區主要針對以上消防設備操作實訓動手實踐，操作間采用不銹鋼型材結構支架，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。
LG-XGD01型 消防管道安裝實訓裝置消防水箱采用不銹水箱，表面平整，每個實訓區架配配所設備耗材，及安裝實訓器件，能夠實現管材加工和連接：鍍鋅管管、PPR、UPVC管的切割、套絲、熔接、連接；配件和器件的安裝：完成消防水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、噴頭、水泵器件的安裝。

二、功能實訓：
1.濕式報警閥的安裝實訓
2.高位水泵的安裝實訓
3.消防水泵的安裝實訓
4.消防延遲器的安裝實訓
5.消防管路連接操作實訓
6.控制系統接線實訓
7.系統連接與布線實訓
8.消防火災執行設備安裝實訓
9.與消防中心設備聯網調試編程實訓
10.與噴淋子系統聯網編程實訓
20、管材加工和連接：鍍鋅管管、PPR、UPVC管的切割、套絲、熔接、連接。
21配件和器件的安裝：完成消防水系統中管路配件的安裝；
22、完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、噴頭、水泵器件的安裝。
三、主要配置

序號	產品名稱	型號	主要參數	公司	數量	備注
1	閉式噴頭	ZF-16			3只
2	水流指示器				1只
3	信號閥	100型			1個
4	信號閥	50型			1個
5	濕式報警閥組	ZF-100型			1個
6	不銹鋼水箱	680680620			1只
7	電磁閥	DC24V			3
8	高模擬水箱	680300300			1只
9	防水觀察室	680680600	有機玻璃		1只
10	水位浮球閥	DN20			1只
11	壓力表	D-100			3只
12	消防泵	單相750W			1臺
13	高位水泵	單相750W			1臺
14	不銹鋼機架	22007501800			一臺
15	水管套件	管材與配件,包含手柄球閥、銅球閥、單向閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、三通、90°彎頭、一寸活接、6分活接、信號碟閥，濕式報警閥、機三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、外牙直通接頭、內牙直通接頭、內牙三通接頭、三通、彎頭、銅轉接頭、銅活接頭、1寸鍍鋅管、3/4寸鍍鋅管、等1套			1套
16	壓力表	0-0.6MP			3個
17	豪華工具車	設有抽屜及柜子，可移動			1套
18	實訓工具	配套工具：包含套絲機、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套			1套
