細紗機電氣技能實訓裝置

全自動集體落紗機，是本公司針對紡織行業環錠細紗機擋車工的勞動強度大，用工成本高且短缺的現狀，為減少紡織廠用工，降低成本，減輕擋車工的勞動強度，開發設計制造的具有自主知識產權的新型集體落紗系統，安裝于環錠細紗機上，使環錠細紗機落紗過程實現自動化，智能化，縮短落紗時間，大大提高了勞動生產率。是紡織行業理想選擇，今后發展的必然趨勢。
細紗機電氣技能實訓裝置全自動集體落紗裝置主要規格

錠距	70
錠數	5042；4922；4802；4682；4562；4442；4322；4202；4082；3962；384*2； 516；504；492；480；468；456；444；432；420；408；396；384
鋼領直徑	38，42，45，48
氣架外擺后寬度	1535
備注	可根據用戶要求進行訂制

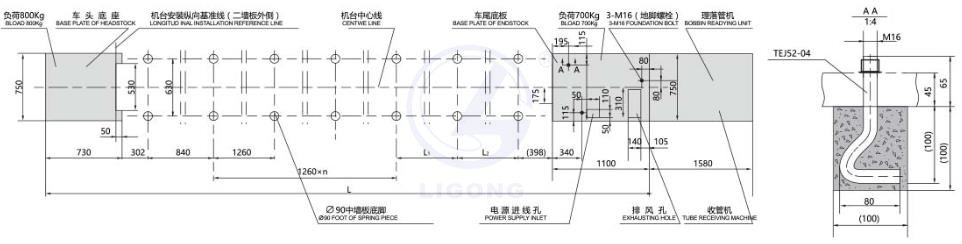

細紗機地腳平面圖示例

錠數	N	L1	L2	L
516	12	840	840	20170
504	12		1260	19750
492	12		840	19330
480	11	840	840	18910
456	11		840	18070
444	10	840	840	17650
420	10		840	16810
408	9	840	840	16390
396	9		1260	15970
384	9		840	15550

用途
全自動集體落紗裝置主要用于紡織廠的各類細紗機。

優勢
采用發明ZhuanLiZL201510846573.0由多臺短細紗機串聯組成的細紗系統技術，多臺細紗機共用一套集體落紗系統，節約改造成本；兩臺細紗機機之間只要留出第二臺車頭檢修空間即可，節省安裝空間。

•主電機和鋼領板電機采用變頻器控制。

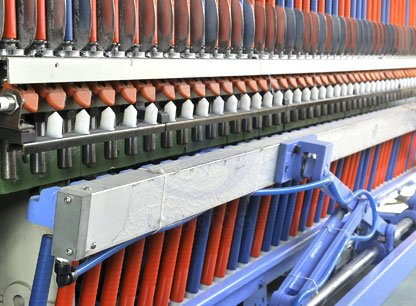

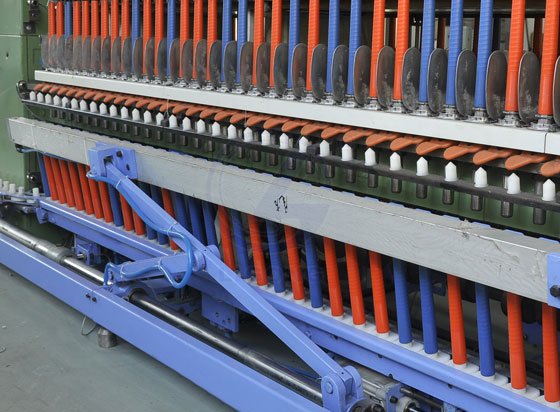

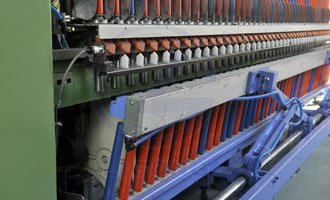

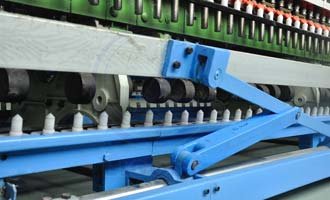

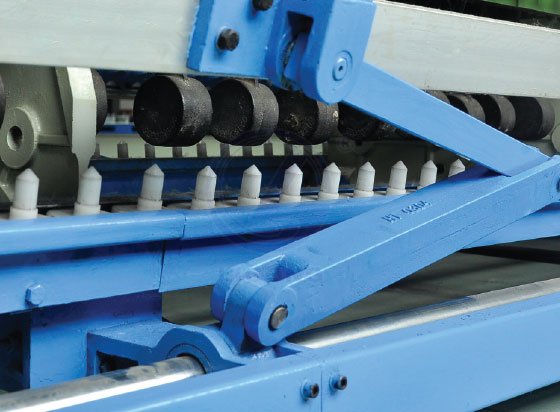

•采用伺服電機控制氣架升降，氣缸控制氣架里外擺，各位置有光電、磁檢測系統控制，動作精準可靠。

•將EJM128K原有中墻板改進優化設計，便于安裝集落裝置，無須更換中墻板。
•采用流線型設計，鑄件采用金屬模，表面光滑不粘紗，便于清理。

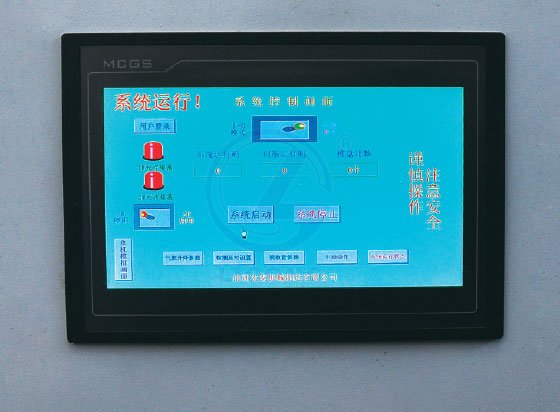

•采用PLC可編程控制器人機界面寬屏觸摸屏控制，顯示顯目直觀，操作方便簡捷，實現紡紗、落紗自動化、智能化，具有紡紗過程人工干預、故障報警功能。
產品性能
全自動集體落紗機適用于FA506、FA1510、FA1516、FA507、EJM128K、DTM129等細紗機機型短車集落改造，主機機械部分無需改動。實現多臺細紗機串聯集體落紗，多臺細紗機共用一套集體落紗系統，節省安裝空間，節約改造成本。

自動落紗全部動作完成3.4分鐘，理落管時間26分鐘左右完成。
