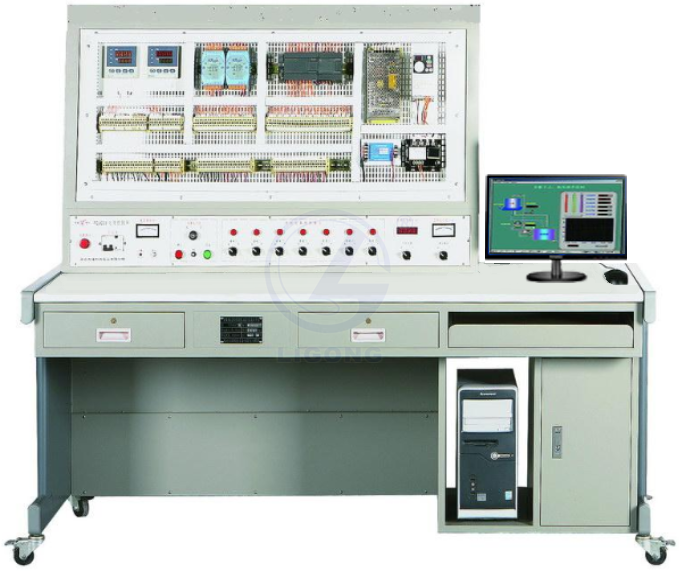

多策略過程控制集成系統實訓平臺

一、產品概述
隨著科學技術的不斷發展，現代工業生產中的自動化程度越來越高，控制策略趨于多樣化，為了能夠讓學生更全面的掌握各種各樣的過程控制策略，我們將各種常見控制器融合組成"多策略過程控制集成系統實訓平臺"，能讓學生對多策略的過程控制集成系統有深刻的認識，熟練掌握過程控制裝備上位控制系統的安裝、調試、控制及設計，從而對整個控制系統融會貫通，為將來走向工作崗位打下了堅實的基礎。

二、系統特點
學生通過使用本實訓平臺，能對多策略過程裝備進行安裝、調試、控制及設計等一系列過程實訓，不僅加強了動手能力的鍛煉，而且實現了對整個控制系統全方位的認識，并能進一步讓學生自己組合和設計各種不同的實訓內容。本裝置具有如下特點：
1.具有完善的人身安全保護功能和設備安全保護功能，確保實訓的順利進行
2.控制臺采用網孔板敞開式的結構設計，使控制臺更加直觀，便于理解
3.控制系統包含：智能儀表控制系統、遠程數據采集控制系統、西門子S7-200PLC控制系統等等
4.采用控制系統組合掛接及接拆線的形式提高學生動手技能
三、技術性能
輸入電壓：單相三線～220V±10％ 50Hz
工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
整體尺寸：179cm×72.5cm×156cm
裝置容量：＜3kVA
四、系統組成
控制系統：
電源控制部分
漏電保護器：1個
控制開關：若干
儀表控制系統：1套
遠程數據采集模塊：1套
西門子S7-200PLC：1套
RS485/232轉換器：1個
PC/PPI通訊電纜：1根
三菱變頻器：1個，通過改變泵的轉速來控制管路流量大小（被控對象中的電動調節閥同樣可以對管路流量大小進行控制，電動調節閥與變頻器可任選其中一種作為控制流量的執行器，也可以兩種都選）
單相調壓模塊：1套，控制鍋爐電加熱管的輸入電壓
各種模塊輔助安裝件：若干
各種電源線：若干
被控對象：
與"SBGCK-01B型過程裝備安裝調試技能實訓裝置"配套使用
五、實訓項目
實訓裝置的結構組成和系統認識
儀表的認識
智能調節儀的認識
遠程數據采集模塊的認識
S7-200PLC可編程控制器的認識
儀表的安裝布線技能實訓
智能調節儀的安裝布線
遠程數據采集模塊的安裝布線
S7-200PLC可編程控制器的安裝布線
儀表的使用
智能調節儀的使用
遠程數據采集模塊的使用
S7-200PLC可編程控制器的使用
自動控制技能實訓
單回路與串級控制系統概述
液位定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
管道流量定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
溫度定值控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
液位與管道流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
加熱水箱溫度與流量串級控制（智能調節儀控制、遠程數據采集控制、S7-200PLC控制）
MCGS工控組態軟件組態和控制技能實訓
實時數據庫組態
圖形動畫、報表、曲線、報警組態
設備通訊組態
腳本程序應用組態
