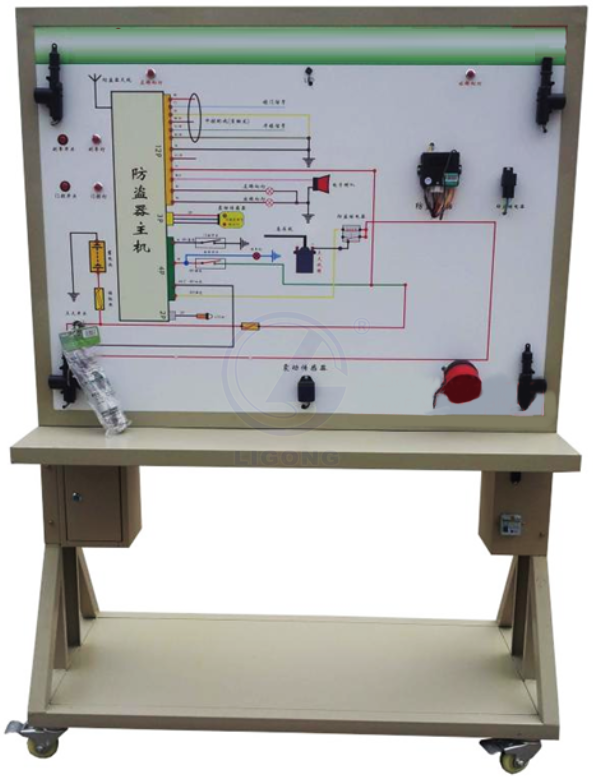

汽車防盜系統示教板

汽車防盜系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車防盜系統實物為基礎，充分展示汽車防盜系統的組成結構和工作過程。通過汽車防盜系統的演示，可清楚了解防盜系統的結構與功能，提高學生對防盜系統的初步認識，使學生了解防盜系統起到更直觀更深入的教學目的。適用于學校對汽車防盜系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

一、功能特點
1、真實可運行的汽車防盜系統，充分展示汽車防盜系統的組成結構。
2、操縱防盜開關，真實演示汽車防盜系統的工作過程。
3、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車防盜系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車防盜系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、示教板技術規格：
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
三、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關	全新	個	1
3	防盜開關	全新	套	1
4	汽車防盜保護部件裝置	全新	套	1
5	防盜模塊及附件	全新	套	1
6	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm (長×寬×高)	臺	1
7	故障模擬與排除裝置	全新	套	1
8	漏電保護開關	全新	只	1
9	電源變壓器	全新	套	1
10	保險絲盒	全新	套	1
