數控車床綜合實訓系統(廣數)

　　近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。數控車床綜合實訓系統(廣數)也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
產品組成部分
數控車床綜合綜合技能實訓裝置是由GSK980TB2數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程、接線等組成。
產品的特點：
☆盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。
☆方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。
☆涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

一、產品特點
1.系統由實訓臺和0625型數控車床組成，具有數控系統安裝調試、參數設置、PLC編程、故障診斷與維修，數控銑床裝配調試、數控編程與加工操作等多項實訓任務。
系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示；模塊化設計，將數控系
2.統接口信號在各模塊面板上展開，信號可測量。

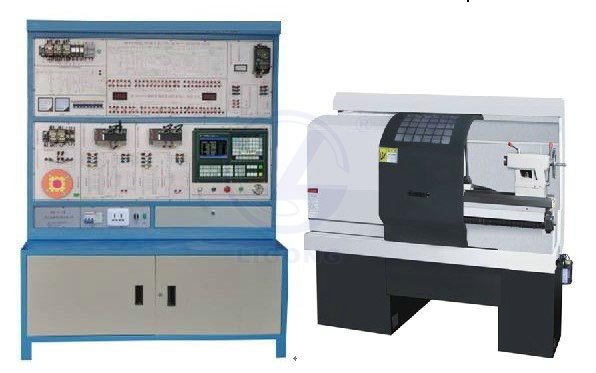

實訓臺配有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、0625型車床1臺及限位開關和機床零點等。
實驗臺技術參數：
1、輸入電源：AC380V（三相四線制）、50HZ
2、故障考核28項
3、工作環境：溫度-200C±400  C
4、整機容量：≤2kVA；
5、實驗臺尺寸：長×寬×高（mm）=1370 mm×600 mm×1890 mm；
車床主要參數：
1)床身最大回轉直徑：    250mm
2)刀架上最大回轉直徑：  135mm
3)X/Z軸行程：          110mm/370mm
4)主電機功率：          3kW
5)主軸最高轉速：       3000rpm(無級)
6)工作臺快速移動速度：  5000mm/min
7)最大切削進給速度：    2000mm/min
8)機床定位精度：        0.016/0.02mm
9)電動刀架：           四工位
10)刀桿截面尺寸：       16mm×16mm
11)機床重量：           1000kg
