CATV安裝與調試實訓系統

CATV安裝與調試實訓系統是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求而研制的。依據《CATV安裝與調試實訓教程》教材所設計，適合各類職業院校通信工程、電氣工程，電氣自動化、有線電視工程技術、通信網絡與設備、廣播電視技術、廣播電視應用技術等相關專業的技能實訓教學。系統配有光纖測量常用儀器：光功率計，技術指標如下：
測量范圍：-70～+100Bm
分辨率：0.01dB
標定波長：850nm/1300nm/1310 nm/1550nm
工作波長：700～1700nm
電源：9V堿性電池/外接電源

一、產品概述
該產品通過對CATV系統的實訓，能夠使學生建立CATV系統的基本概念，理解CATV網絡原理。能對系統中的各個部件、器件進行檢測、連接與調試，能對CATV系統常見的故障進行判斷、分析和處理。能夠獨立設計安裝CATV系統。
該實訓系統典型、實用可操作性強，能夠很好的培養學生的動手能力和實踐能力。
二、系統特點
工作電壓：單相三線～220V±5% 50Hz

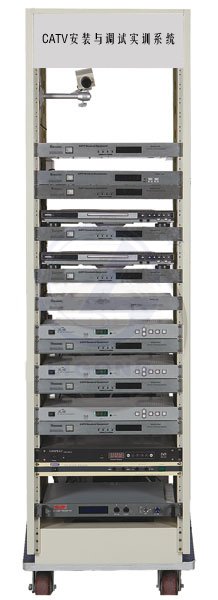

系統設計完善，結構采用有線電視立柜加電視監控臺的方案。有線電視立柜，用于節目源的接收與信號調制及混合。用戶分配及顯示采用電視監控臺，裝有四臺電視可同時播放不同節目信息。
整個實訓系統包括：8路信號源，鄰頻調制器組成的前端系統，同軸電纜和光纖組成的兩路傳輸系統和用戶分配網四大部分；
信號源：
四路衛星電視節目；
兩路由VCD播放的自辦節目；
一路攝像機組成的現場直播節目；
一路地方臺本地節目；
前端系統：主要實現將多路信號源調制到不同的頻道上，混合后發送出去；
傳輸系統：包括兩種不同的傳輸方式，同軸電纜傳輸和光纖傳輸；
用戶分配網：主要實現用戶端的線路設計與連接。
三、實訓裝置的基本配置
八路信號源(衛星接收機四臺、VCD兩臺、攝像機一部、全電視頻道解調器一臺及衛星電視接收天線及101開路天線各一套)
鄰頻調制器八臺
十六路混合器一臺
光發射機一臺
光接收機兩臺
彩色電視機四臺
有線電視立柜及電視監控臺各一臺
四、實訓項目
CATV網絡系統結構的認識與理解
CATV網絡系統中常用的設備、器件、器材及各種部件的認識與檢測
CATV網絡系統的技術指標及常用測量儀器的使用
CATV網絡系統的基本安裝與配接實訓
CATV網絡系統前端設備的安裝與調試
CATV網絡干線傳輸部分的安裝與調試
CATV網絡系統分配網的安裝與調試
CATV系統的設計實訓
CATV系統的故障與分析
