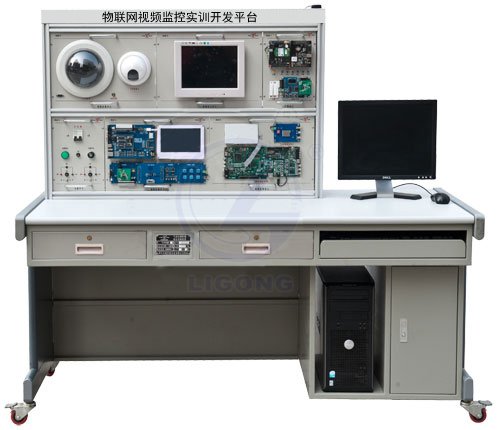

物聯網視頻監控實訓開發平臺

一、產品概述
“物聯網視頻監控實訓開發平臺”是一款基于TI達芬奇處理器的物聯網視頻監控技術應用實訓開發裝置，配合外圍電路，可以實現控制多路攝像頭進行圖像信息采集與控制的典型應用設計，系統通過良好的圖形用戶界面控制，調用后臺程序對圖像進行采集，采用H264格式壓縮視頻文件，保存到本地存儲器或外擴U盤中，同時可以在液晶屏端回放存儲的視頻圖像信息，*終實現物聯網視頻監控應用功能的一款實訓類產品。

二、系統特點
設備采用TI達芬奇系列高性能視頻處理器設計，運行嵌入式操作系統，既可完成基礎單元模塊的實驗，又可進行綜合性的圖像處理算法實驗，實現多種視頻處理算法的研究，視頻處理性能強大
設備將先進的視頻處理技術與熱門物聯網應用環境相結合，符合物聯網技術發展的*新潮流和趨勢
三、技術性能
輸入電源：DC12V
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
四、系統組成
實訓開發平臺由控制屏和實訓桌組成。控制屏和實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，底部安裝有帶剎車功能的萬向輪，可以靈活、方便的移動設備。
主控制器由核心板和底板組成。核心板采用TI公司達芬奇系列處理器，提供256M SDRAM、64M NandFlash、32M NorFlash 、AIC32立體編解碼器。底板集成了復合視頻輸入接口、復合視頻輸出接口、、10M/100M以太網接口、USB接口、RS485接口、RS232接口、紅外遠程接口、音頻接口、SD卡接口、ATA接口、GPIO接口、TFT LCD接口、指示燈、擴展接口等硬件資源。
視頻捕捉單元采用符合工業標準的通用型模擬攝像頭，兼容性強，擴展靈活。
軟件資源：
U-boot.1.1.6
Cramfs+Yaffs2(NAND Flash)
模擬攝像頭采集驅動
V4L2的攝像頭視頻采集編程
視頻h264編碼，存儲
Linux2.6.21
Qt/E4圖形界面
U盤驅動，U盤自動識別與掛載、攝像頭的檢測
視頻h264解碼，顯示
h264視頻格式傳輸
五、實訓項目
CCS軟件下的程序開發
DDR2 SDRAM 應用
NAND Flash 測試
Audio 音頻
復合視頻采集回放
RS232 通信
RS485 通信
以太網通信
SD卡接口應用
視頻采集顯示回放
硬盤接口
USB 接口
DSP圖像處理算法
圖像點
圖像的幾何變換
圖像增強
圖像邊緣檢測
音視頻編解碼算法
嵌入式Linux
Linux實驗環境的建立
音頻采集回放
視頻采集回放
OSD 圖像疊加
圖像邊緣檢測
NANDFLASH 燒寫
嵌入式Linux Demo
H.264 編解碼回放
音視頻編碼及硬盤存儲
音視頻解碼播放
H.264 編碼網絡傳輸
