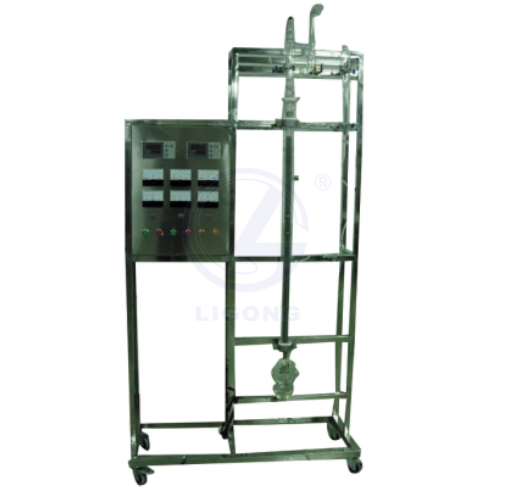

LG-LJ03型 連續反應精餾裝置
一、特點
1、利用LG-LJ03型 連續反應精餾裝置，可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。
2、反應精餾既服從質量作用定律又服從相平衡規律，適于進行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。
3、玻璃填料塔，塔體外壁涂以特制的半導體透明膜通電加熱保溫，塔內填加高效填料，在操作過程中能清楚地觀察到塔內氣液流動狀況；
4、在全回流條件下，可通過塔頂、塔底取樣分析，測定出填料理論板數。塔壁保溫手動控制，常壓操作；
5、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
6、集約化控制，智能化測、控溫，操作方便易行。
二、裝置功能
1、熟悉精餾單元操作過程的設備與流程。
2、掌握反應精餾的原理及操作。
3、學習精餾塔效率的測定方法。
三、公用設施
1、水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br /> 2、液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3、電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1、玻璃填料塔，塔體外壁涂以特制的半導體透明膜通電加熱保溫，塔內填加高效填料，在操作過程中能清楚地觀察到塔內氣液流動狀況；
2、在全回流條件下，可通過塔頂、塔底取樣分析，測定出填料理論板數。塔壁保溫手動控制，常壓操作；
3、玻璃精餾塔，塔徑Ф20 mm，塔高≥1.4 m ，內裝316 L不銹鋼θ網環填料，Ф 3mm´3 mm；
4、球型塔釜500mL，加熱功率300W；
5、使用溫度：RT~200℃，操作壓力：常壓（1 atm）；
6、溫度與塔頂回流自控，數字顯示；
7、塔體：5側口玻璃填料塔，塔外壁二段導電膜加熱保溫，手動控制；
8、兩套高位加料：200 mL；
9、玻璃轉子流量計：0.6~6.0 mL/min；
10、塔頂、塔釜測溫：獨立數字顯示，AI儀表，自動控制與測量；
11、塔頭：蛇管冷凝器，外回流，擺錘式回流結構；
12、塔頂采出回流：自控1~99 s：99~1 s；
13、玻璃收集器：100~150 mL；
五、裝置配置
五、測控組成
1、利用LG-LJ03型 連續反應精餾裝置，可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。
2、反應精餾既服從質量作用定律又服從相平衡規律，適于進行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。
3、玻璃填料塔，塔體外壁涂以特制的半導體透明膜通電加熱保溫，塔內填加高效填料，在操作過程中能清楚地觀察到塔內氣液流動狀況；
4、在全回流條件下，可通過塔頂、塔底取樣分析，測定出填料理論板數。塔壁保溫手動控制，常壓操作；
5、塔體留有側線進、出口，可供進、出料和取樣、測溫用。
6、集約化控制，智能化測、控溫，操作方便易行。
1、熟悉精餾單元操作過程的設備與流程。
2、掌握反應精餾的原理及操作。
3、學習精餾塔效率的測定方法。
三、公用設施
1、水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br /> 2、液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3、電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1、玻璃填料塔，塔體外壁涂以特制的半導體透明膜通電加熱保溫，塔內填加高效填料，在操作過程中能清楚地觀察到塔內氣液流動狀況；
2、在全回流條件下，可通過塔頂、塔底取樣分析，測定出填料理論板數。塔壁保溫手動控制，常壓操作；
3、玻璃精餾塔，塔徑Ф20 mm，塔高≥1.4 m ，內裝316 L不銹鋼θ網環填料，Ф 3mm´3 mm；
4、球型塔釜500mL，加熱功率300W；
5、使用溫度：RT~200℃，操作壓力：常壓（1 atm）；
6、溫度與塔頂回流自控，數字顯示；
7、塔體：5側口玻璃填料塔，塔外壁二段導電膜加熱保溫，手動控制；
8、兩套高位加料：200 mL；
9、玻璃轉子流量計：0.6~6.0 mL/min；
10、塔頂、塔釜測溫：獨立數字顯示，AI儀表，自動控制與測量；
11、塔頭：蛇管冷凝器，外回流，擺錘式回流結構；
12、塔頂采出回流：自控1~99 s：99~1 s；
13、玻璃收集器：100~150 mL；
五、裝置配置
| 序號 | 部件名稱 | 技術要求/規格型號 | 數量 |
| 1 | 球形塔釜 | 容積500mL，4口，翻邊法蘭連接，材質：玻璃 | 1個 |
| 容積1000mL，4口，翻邊法蘭連接，材質：玻璃 | 1個 | ||
| 2 | 玻璃填料塔體 | 塔徑Ф20mm，1.4m，5側口，鍍膜，翻邊法蘭連接 | 1個 |
| 3 | 玻璃塔頭 | Ф20mm，外回流，擺錘式，蛇管，翻邊法蘭連接 | 1個 |
| 4 | 集液瓶 | 100~200mL，玻璃，帶旋塞（×3） | 2只 |
| 5 | 回流比控制系統 | 回流比控制儀組件（BYHL-01），1-99s可調 | 1套 |
| 6 | 儀表控制配電柜 | 靜電噴涂，含有控制系統的控制器、電源模塊、保險開關及信號接線端子、斷路器、接觸器、固態繼電器、系統電源啟動按鈕、動力電接線端子等器件 | 1臺 |
| 7 | 高位加料管 | 200mL，材質：玻璃，帶刻度及旋塞 | 2只 |
| 8 | 玻璃轉子流量計 | 0.6~6mL/min，液體 | 2只 |
| 9 | 人工智能儀表 | AI-518；精度：±0.3%F.S. | 1只 |
| AI-701；精度：±0.2%F.S. | 2只 | ||
| 10 | 溫度傳感器 | 熱電偶，E型，Ф1mm或Ф1.5mm，兩線制插接 | 4只 |
| 12 | 升降臺 | 200×200mm，不銹鋼 | 2臺 |
| 13 | 電加熱包 | 容積500mL，加熱功率1300W，球形 | 1個 |
| 容積1000mL，加熱功率1300W，球形 | 1個 | ||
| 14 | 指針壓力表 | -0.1~0.06MPa，軸向 | 2只 |
| 15 | 填 料 | Φ2mm×2mm，316L不銹鋼θ網環 | 1個 |
| 16 | 各種管線及儀表接頭等 | 根據實際位置及工藝流程 | 1套 |
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 回流比控制顯示儀 | |
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 |
