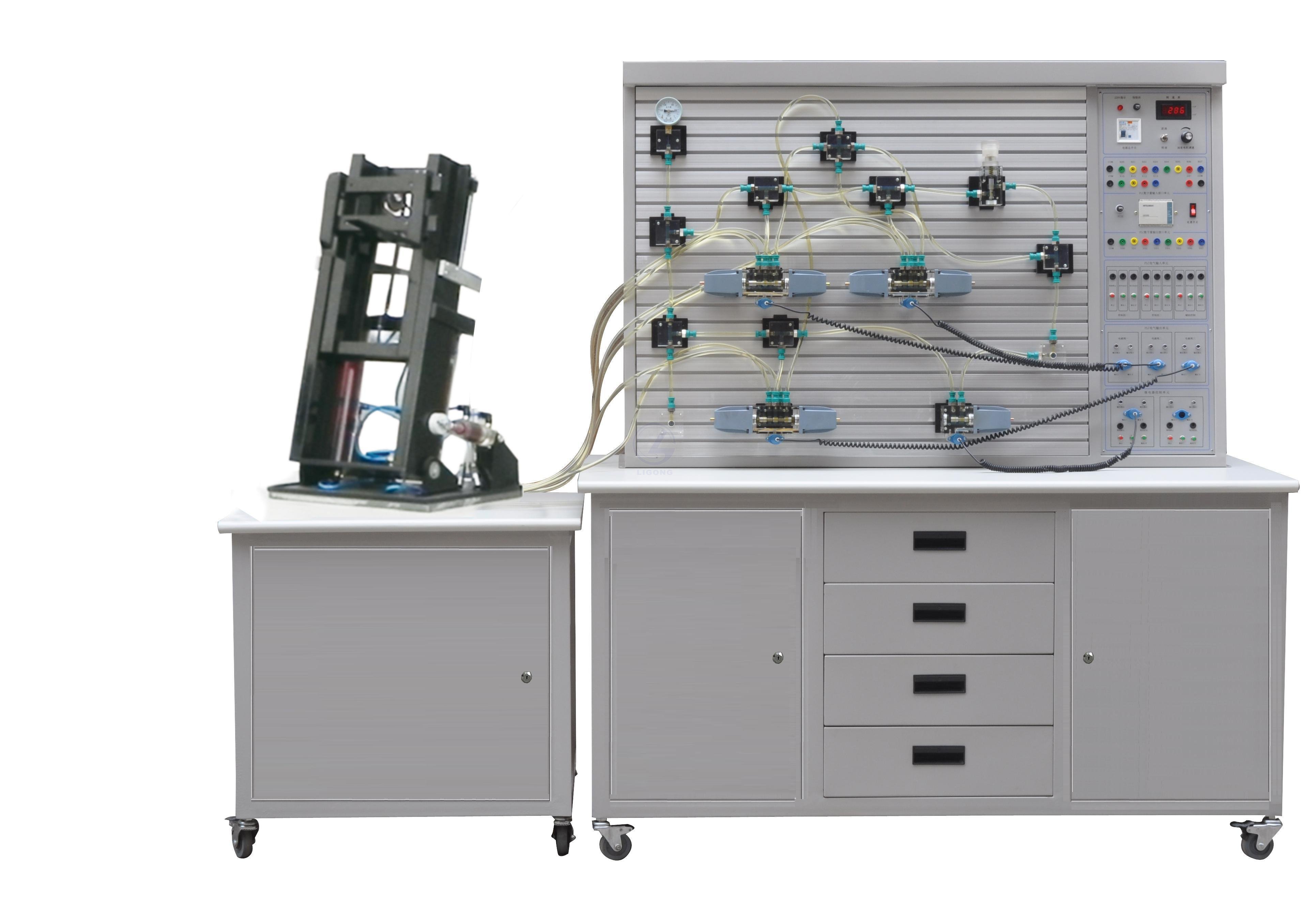

LG-CYY02型透明叉車液壓PLC控制實訓裝置

一、概述
LG-CYY02型透明叉車液壓PLC控制實訓裝置是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。具有升降平衡、轉動靈活、操作方便等特點。

二、技術參數
  1、電源：AC220V  50HZ
  2、直流電源輸入AC220V  輸出DC24V/3A
  3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入 8輸出（繼電器輸出方式）
  4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵*高壓力：Pma＝.5Mpa)
  5、電磁換向閥：AC24V   吸力3Mpa
  6、實訓桌外型尺寸：1500mm×650mm×1750mm
  7、叉車實訓臺外形尺寸：750mm×650mm×1350mm
三、主要特點
1、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）主要由實訓桌、控制實訓臺、叉車實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
3、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
4、柜體裝有四個萬向輪，方便設備的搬運與拆卸。
5、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
6、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
7、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC 可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、學習目的
  1、了解液壓叉車的基本結構
  2、了解液壓叉車的傳動系統
  3、學習液壓叉車的液壓系統
  4、學習液壓叉車的手動控制原理
  5、學習液壓叉車的自動控制原理
五、實驗內容
  1、真實演示液壓叉車的動作上升
  2、真實演示液壓叉車的動作下降
  3、真實演示液壓叉車的動作前傾
  4、真實演示液壓叉車的動作后傾
六、配置清單

序號	名稱	型號	數量	備注
1	實訓桌		1張
2	控制實訓臺		1臺
3	叉車實訓臺		1臺
4	PLC主機模塊	三菱FX1S-20MR	1塊
5	電源模塊		1塊
6	繼電器控制模塊		1塊
7	PLC控制按鈕模塊		1塊
8	叉車	有機玻璃加工件	1個
9	底座支架	有機玻璃加工件	1套
10	連桿	有機玻璃加工件	1套
11	連接件	加工件	1套
12	二位二通電磁換向閥	透明元件	1只
13	三位四通電磁換向閥（O型）	透明元件	3只
14	先導式溢流閥	透明元件	1只
15	三通接頭	透明元件	6只
16	四通接頭	透明元件	2只
17	壓力表	透明元件	2只
18	透明液壓皮管		10米
19	電磁閥通用連接線		4條
20	機泵組	泵站系統	1套
21	L-HL46號液壓油		5kg
22	編程電纜	三菱	1條
23	快速油接頭		5只
24	叉車液壓實訓說明書		1冊
25	光盤（PLC編程軟件、程序軟件）		1盤
26	工具		1套
