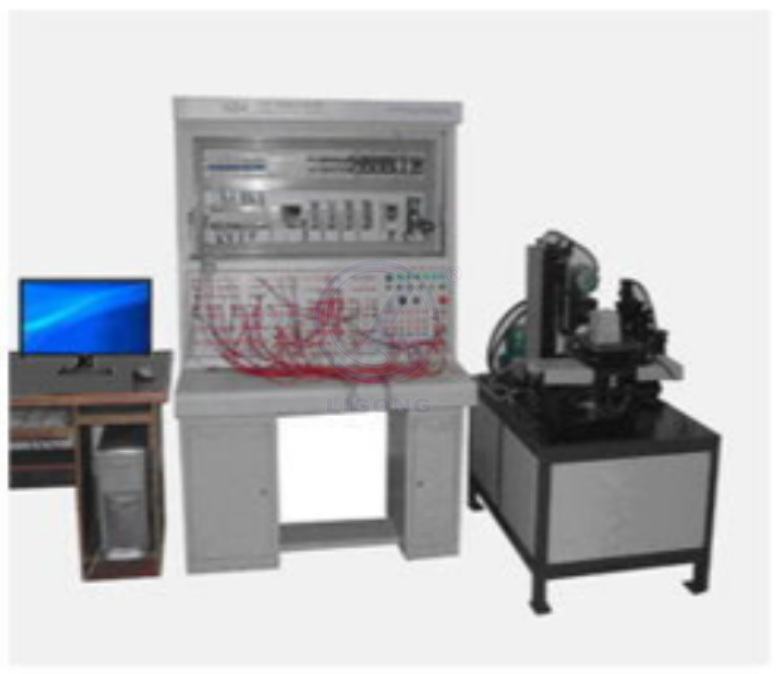

      LGJD-G6型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）由PC機（用戶自備）、電氣控制柜、臥式微加工中心以及控制軟件等部分組成。

1、基本組成

1）PC機（用戶自備）
2）電氣控制柜的主要組成：
●PLC
●繼電器和接觸器
●步進電機控制系統
●交流伺服控制系統
●交流變頻器
●1PG定位模塊
●20GM定位模塊
●分區式創新型控制面板
3）臥式微加工中心的主要組成：
●X軸、Y軸、Z軸、C軸
●主軸
●刀庫
4）軟件：PLC編程軟件、實驗軟件
2、技術參數

技 術 規 格		單  位	參  數
工作臺尺寸（ 長*寬）		mm	160*160
行 程	X軸（步進驅動）	mm	150
	Y軸（伺服驅動）	mm	150
	Z軸（步進驅動）	mm	100
	C軸（步進驅動）	°	土180
進給速度（x,y,z）		mm/min	1—1200（步進）
			1—1500（伺服）
快移速度（x,y,z）		mm/min	1500（步進）
			2000（伺服）
刀庫刀具容量		8
換 刀 時 間		s	120
交流電源		380AV/220AV,50HZ
交流變頻器		200W
主軸變頻調速范圍		0—900r/min
步進電機		步距角1.8°
交流伺服電機		200w
液壓站	油泵電機	370W，1400r/min
	液壓系統壓力	≤2.5Mpa
隨機附件		1.PC與PLC編程電纜；2.PLC編程軟件
隨機資料		1.使用說明書；2.實驗指導書
配 件		蠟模加工件

3、基本實驗項目

·PLC編程軟件的學習與使用實驗
·三相異步電動機啟停控制實驗
·三相異步電動機正反轉控制實驗
·PLC控制三相異步電動機變頻調速實驗
·PLC順序控制程序設計與調試實驗
·步進電機單軸定位控制實驗
·步進電機基本動作參數設定及控制實驗
·步進電機兩軸聯動控制實驗
·交流伺服電機單軸定位控制實驗
·交流伺服電機控制數控軸回原位實驗
·C軸（旋轉工作臺）控制實驗
·PC與PLC雙向通信程序設計與調試實驗
·PC與PLC兩極控制程序設計與調試實驗
·液壓系統的PLC控制實驗
·微加工中心選刀換刀實驗
·數控機床基本組成及功能部件的認識實驗
·臥式微加工中心的一般組成認識實驗
·蠟模的定位鉆孔加工實驗
·蠟模的平面軌跡銑削加工實驗
·三維仿真機械手的PLC控制實驗臺
由于該教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
4、LGJD-G6型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）特 點：

·實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，覆蓋面廣，綜合性強
·各功能部件敞開性好，有利于加深學生的感性認識
·通過多個模塊，靈活組成各種系統
·實驗過程接近實際機電產品的組裝調試過程，實戰性強
·學生可根據自己的構思進行創新設計
 面向課程：
《機電傳動控制》，《可編程控制器原理與應用》，《機床電器控制》，《 機床概論》，《機械加工自動化》，《機械制造系統》，《先進制造技術》，《液壓與氣動》，《數控技術》，《數控機床》，《機電一體化控制技術與系統》等。
 5、LGJD-G6型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）其它用途：

·為機電類本科生、專科生的課程設計、畢業設計及課外創新設計提供條件
·為教師和相關技術人員從事機電產品開發提供實驗平臺
·培訓機電一體化系統的應用與設計的工程技術人才
·為企業培養機電一體化設備的維護管理人員
·改善辦學條件，提高學校或院系知名度
