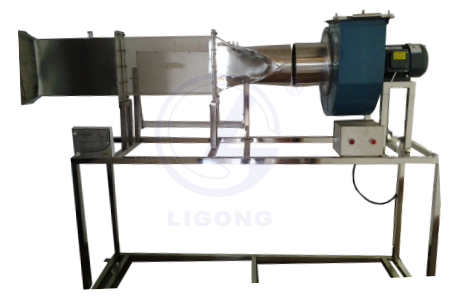

LG-FMC型 多功能附面層實驗臺
一、LG-FMC型 多功能附面層實驗臺技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。
1、離心風機參數：風量2200 m3/h，風壓1000 Pa，功率1.5KW。
2、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑Φ160mm。
3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
4、24管斜管壓差計測量圓柱試件和機翼試件各點壓力分布，長度800mm,，帶高度移位尺。
5、實驗風道，進風段和出風段采用304不銹鋼材質，實驗段采用透明有機玻璃材質，實驗段可切換安裝各種試件，彼此之間采用法蘭連接，方便拆卸。
7、外形尺寸：1700×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
8、數字II型（選配）增加帶標準信號的16路萬能信號輸入巡檢儀，24個壓力傳感器，一個流量差壓傳感器，一個阻力差壓傳感器，配有數據采集，自動數據分析處理軟件。
二、主要配置：
多翼式低噪音離心風機，實驗可視風洞，自動調節風門，斜管微壓計測前后阻力壓差和流量壓差，可調角度24管微壓計測圓柱試件和機翼試件各點壓力，可移動游標尺，不銹鋼畢托管活動裝置測試平板邊界層，有機玻璃圓柱試件、有機玻璃機翼試件，可移動不銹鋼支架等。
三、實驗目的：
1、學習測量流體繞流物體時物體表面壓力分布的方法。
2、通過實驗了解實際流體繞圓柱體流動時，其表面壓力分布的情況并與理想流體的壓力分布相比較。
3、學習測量流體繞流機翼時機翼表面壓力分布的方法。
4、測定在不同沖角下機翼的表面壓力分布。確定平板不同截面處邊界層厚度及邊界層內速度分布剖面。
1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。
1、離心風機參數：風量2200 m3/h，風壓1000 Pa，功率1.5KW。
2、局部抽吸排風罩，透明有機玻璃材質；實驗管道直徑Φ160mm。
3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
4、24管斜管壓差計測量圓柱試件和機翼試件各點壓力分布，長度800mm,，帶高度移位尺。
5、實驗風道，進風段和出風段采用304不銹鋼材質，實驗段采用透明有機玻璃材質，實驗段可切換安裝各種試件，彼此之間采用法蘭連接，方便拆卸。
7、外形尺寸：1700×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
8、數字II型（選配）增加帶標準信號的16路萬能信號輸入巡檢儀，24個壓力傳感器，一個流量差壓傳感器，一個阻力差壓傳感器，配有數據采集，自動數據分析處理軟件。
多翼式低噪音離心風機，實驗可視風洞，自動調節風門，斜管微壓計測前后阻力壓差和流量壓差，可調角度24管微壓計測圓柱試件和機翼試件各點壓力，可移動游標尺，不銹鋼畢托管活動裝置測試平板邊界層，有機玻璃圓柱試件、有機玻璃機翼試件，可移動不銹鋼支架等。
三、實驗目的：
1、學習測量流體繞流物體時物體表面壓力分布的方法。
2、通過實驗了解實際流體繞圓柱體流動時，其表面壓力分布的情況并與理想流體的壓力分布相比較。
3、學習測量流體繞流機翼時機翼表面壓力分布的方法。
4、測定在不同沖角下機翼的表面壓力分布。確定平板不同截面處邊界層厚度及邊界層內速度分布剖面。
