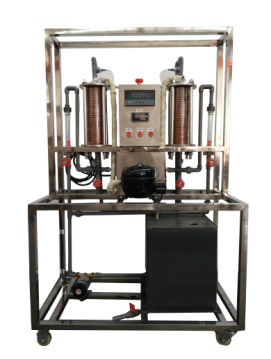

LG-ZLR02型 制冷（熱泵）循環演示裝置
一、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率1000W。
2、由全封閉式壓縮機、冷凝器、節流閥、蒸發器、換向閥及管道等組成制冷系統。額定功率200W ，制冷工質采用 R11，制冷量 160Kcal/h 。
3、由玻璃轉子流量計及冷凝器、蒸發器內盤管及水箱等組成水系統，循環水量：流量3m3/h，楊程9m，流量計10-100L/h。
4、蒸發壓力表量程-0.1-1.6MPa和冷凝壓力表量程-0.1-0.9MPa。
5、溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。
6、外形尺寸：1400×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
二、主要配置：
采用透明耐壓玻璃作殼體的壓縮機、盤管蒸發器、盤管冷凝器。循環水泵，玻璃轉子流量計，調節閥門組、PVC板冷卻水箱；測試系統由8路萬能信號輸入液晶顯示巡檢儀、PT100熱電偶組成；有工作臺架可隨時移動。
三、實驗目的：
適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化觀測制冷效果。
