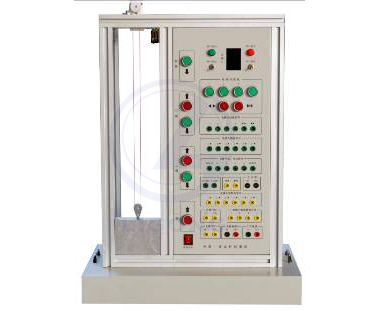

LG-DT4S型四層電梯實訓模型

一、LG-DT4S型四層電梯實訓模型設備概述
四層電梯實訓模型是我公司可編程控制實訓系列裝置的配套設備，可以在該設備上設計各種電梯控制實訓項目，設備采用安全連線的鏈接方式，便于安裝與拆卸；該模型設計合理方便學生接線、布線。整個模塊體積小、重量輕，方便擴展至其它實訓臺。
四層電梯實訓模型設備可完成電梯控制單元的實訓項目：自動平層；自動開關門指示；手動提前開關門；順向截梯，*遠端反向截梯；上下限位；層門聯鎖保護等項目。

二、技術參數
1、交流電源：單相AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=600mm×400mm×800mm；
4、整機功耗：≤0.5 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1）上電后當電梯沒處在一層時，按復位按鈕復位。初始狀態是關門指示燈亮，開關門門指示燈滅，按鈕向上，開門按鈕向下。
2）當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
3）當有內呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
4）電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
四、實訓項目
1）可編程控制器高級指令編程實訓；
2）傳感器應用技術實訓；
3）單電梯控制技術；
4）單項設備組應用技術；
5）線圈互鎖保護；
6）上、下限位保護；
7）遠程控制技術；
8）考核與實訓選擇；
9）可根據編寫好的程序進行實際接線，具有很強的實操性；
10）四層電梯控制實訓。
五、設備配置

序號	名稱	主要技術指標	數量	單位	備注
1	直流減速電機	YGA37RG	1	臺
2	四層電梯模型機械件		1	套
3	微動開關	HIGHLYss05	2	只
4	鈕子開關	KN32B	2	只
5	船形開關	KCD4-201/N	1	只
6	指示燈	LA38-11D	5	只
7	指示燈	LA38-11D	5	只
8	光電傳感器	PM-L24	4	只
9	開關電源	YL-025B	1	只
10	指示燈AD16	AD16-16C	1	只
11	指示燈AD16	AD16-16C	1	只
12	拉手	863	2	只
13	安全插座		42	只
