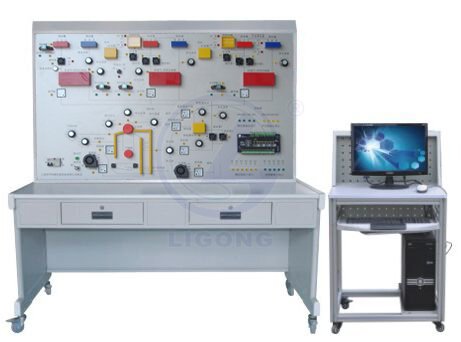

LG-L03型暖通監控系統實驗實訓裝置

一、LG-L03型 暖通監控系統實驗實訓裝置設備參數及性能：
1、組成：
系統控制部分全部采用實物，控制對象采用仿真模型，整個暖通監控系統實驗實訓裝置主要由DDC控制器、溫度傳感器、仿真水箱、多種水位傳感器、多種電動水閥、仿真鍋爐、仿真水泵等組成。
2、系統實訓功能：
暖通監控系統實驗實訓裝置 能進行各種鍋爐暖通系統控制操作演示、DDC控制器的操作與編程、空調供水及鍋爐監控系統、鍋爐監控系統、熱交換器監控系統、供暖供水及鍋爐監控系統、報警及聯鎖保護功能的操作實訓，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

二、系統技術指標：
工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容，LON總線通訊方式
輸出，8點、IO/DO 輸入，11點AI/DI
信號方式；干觸點/0-20MA/0-10A/發10K
三、實訓項目
實訓項目一：樓宇鍋爐程序控制實訓
實訓項目二：樓宇鍋爐水位自動調節控制實訓
實訓項目三：樓宇鍋爐蒸汽壓力自動調節控制實訓
實訓項目四：鍋爐汽包水位與鍋爐給水閥的聯動控制
實訓項目五：樓宇三沖量調節系統自動控制實訓
實訓項目六：鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制
實訓項目七：鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制
實訓項目八：空調膨脹水箱與空調補水泵的聯動控制
實訓項目九：空調供水熱交換器二次側(低溫)熱水出口溫度自動聯鎖控制
實訓項目十：供暖供水熱交換器二次側(低溫)熱水供回水溫度控制
實訓項目十一：生活供水熱交換器二次側(低溫)熱水出口溫度控制
實訓項目十二：生活循環泵與生活調節閥的聯動控制
實訓項目十三：供暖熱水回路中的循環水泵的控制
實訓項目十四：線路故障的判斷與處理
實訓項目十五：設備故障的判斷與處理
實訓項目十六：設計并安裝一個簡易應用系統
實訓項目十七：組態軟件設計實訓項目
實訓項目十三：供暖熱水回路中的循環水泵的控制
實訓項目十四：線路故障的判斷與處理
實訓項目十五：設備故障的判斷與處理
實訓項目十六：設計并安裝一個簡易應用系統
實訓項目十七：組態軟件設計實訓項目
四、主要配置
暖通模擬系統 1套
DDC控制器 1臺
客戶端電腦 1臺
客戶端軟件 1套

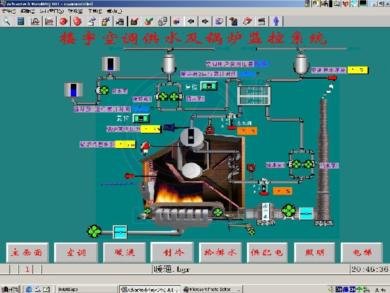

暖通系統控制軟件 1套
模擬熱交換器 3臺
模擬膨脹水箱 2只
模擬鍋爐 1臺
故障設置模塊 1套
密度板雙貼面進口防火板實訓桌 1只
密度板雙貼面進口防火板實訓屏架 1只
145×85cm優質鋁塑板絲網印刷面板 1塊
密度板雙貼面進口防火板電腦桌 1只
注：需另配LG－L型樓宇監控中心：
買多臺同一型號樓宇自控系統實驗實訓裝置，每臺同一型號樓宇自控系統實驗實訓裝置均需配一套LG－L型樓宇監控中心；
買多種不同型號的樓宇自控系統實驗實訓裝置各一臺，則可合用一套LG－L型樓宇監控中心。
